8 试样

8.1拉伸试验试样

8.1.1 D<219mm的钢管,拉伸试验应沿钢管纵向取样

8.1.2D219mm的钢管,当钢管尺寸允许时,拉伸试验应沿钢管横向截取直径为10mm的圆形横截面试样;当钢管尺寸不足以截取10 mm试样时,则应采用直径为8mm或5mm中可能的较大尺寸横向圆形横截面试样;当钢管尺寸不足以截取5mm圆形横截面试样时,拉伸试验应沿钢管纵向取样。横向圆形横截面试样应取自未经压扁的样坯。

8.2 冲击试验试样冲击试验应优先沿钢管横向截取试样,当不能截取横向试样时,试样应沿钢管纵向截取。无论沿钢管横向截取还是沿钢管纵向截取,冲击试样均应为标准尺寸和厚度为7.5 mm、5mm、3.3mm和2.5mm中可能的较大尺寸试样。

8.3 弯曲试验试样

8.3.1 试样制备

弯曲试验的试样应沿钢管的一端横向截取,试样的制备应符合GB/T232的规定。试样截取时,正向弯曲试样尽量靠近外表面,反向弯曲试样尽量靠近内表面。试样弯曲受拉变形表面不应有明显伤痕和其他缺陷，

8.3.2 试样尺寸

试样加工后的截面尺寸为12.5 mmX12.5mm或25 mmX12.5mm(宽度X厚度);截面上的4个角应加工成圆角,圆角半径应不大于1.6mm;试样长度应不大于150mm。

9 试验方法

9.1钢管化学成分分析的取样遵守GB/T20066的规则。化学成分分析通常遵守GB/T11170、GB/T20123、GB/T 20124、YB/T 4395、YB/T 4396或其他通用方法的规定，仲裁时应遵守GB/T223.9,GB/T223.11、GB/T223.18、GB/T 223.19、GB/T 223.23、GB/T223.25、GB/T223.26、GB/T223.28、GB/T223.36、GB/T223.37、GB/T223.40、GB/T223.59、GB/T223.60、GB/T223.63、GB/T223.84、GB/T223.85、GB/T223.86、YB/T4395、YB/T4396的规定。

9.2钢管的尺寸和外形应采用符合精度要求的量具逐根测量。

9.3钢管的内外表面应在充分照明条件下逐根目视检查，直道深度应采用符合精度要求的量具测量。

9.4 钢管其他检验项目的试验方法和取样方法应符合表6的规定。

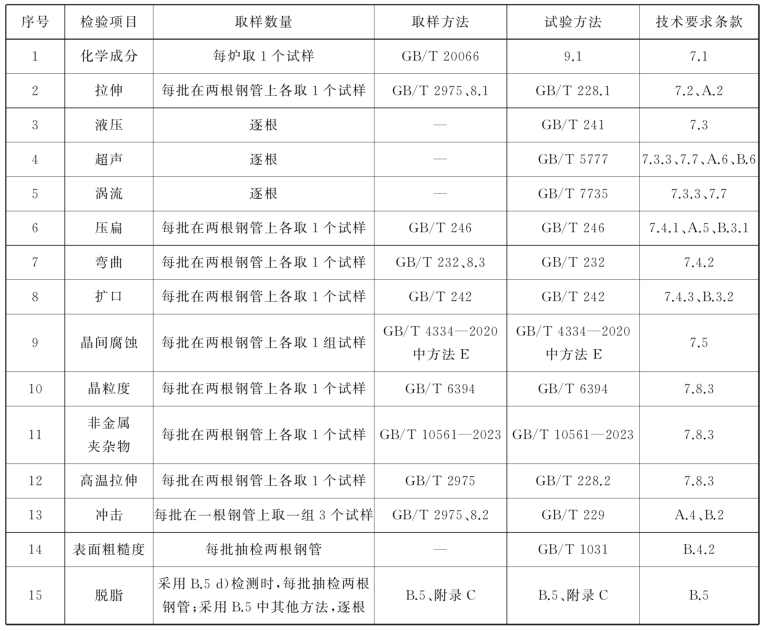

表6 钢管检验项目的取样数量、取样方法和试验方法
