ГОСТ 12820-80（GOST 12820-1980）

译制单位：管道助手

标准基本信息

标准名称：公称压力Ру为 0.12.5 兆帕（125 千克力 / 平方厘米）的平焊钢制法兰结构和尺寸
替代标准：ГОСТ 1255-67、ГОСТ 9938-62、ГОСТ 12827-67、ГОСТ 12828-67
批准机构与时间：苏联国家标准委员会 1980 年 5 月 20 日第 2239 号令批准
生效日期：1983 年 1 月 1 日
修订说明：1996 年 12 月再版，含 4 次修订（1983 年 3 月、1987 年 12 月、1989 年 9 月、1992 年 4 月）；1992 年 4 月 15 日俄罗斯国家标准委员会第 403 号令取消本标准生效时间限制
现行状态说明：本标准已被俄罗斯 GOST 33259-2015 替代，目前为行业通用历史版本，仍广泛应用于独联体地区管道、阀门、设备配套法兰生产与验收
强制性条款：本标准第 1、2（重量指标除外）、3、6、10、11 条要求为强制性，其余为推荐性要求

1 适用范围

本标准适用于公称压力Ру为 0.12.5 兆帕（125 千克力 / 平方厘米）、介质温度 203573К（-70℃+300℃）的以下场景平焊钢制法兰：

1. 管道及管道连接件用平焊法兰

2. 阀门、机械连接件、仪器仪表、设备装置、储罐接管的连接法兰

2 法兰结构与尺寸规范

2.1 法兰结构示意图

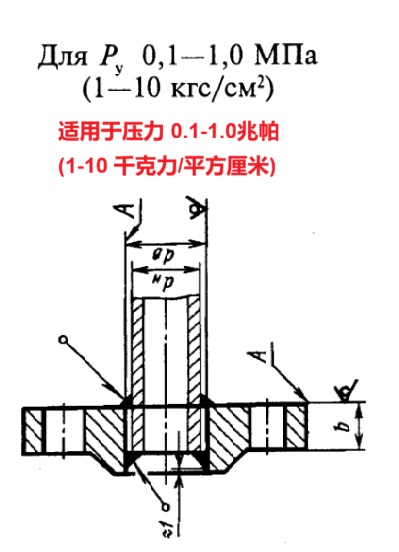

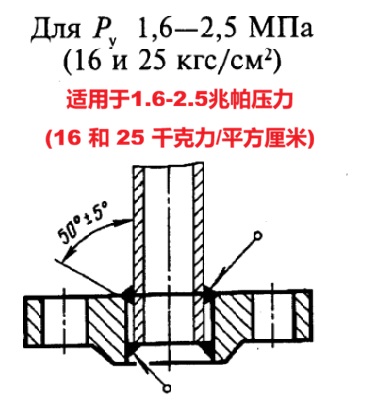

法兰结构分为两类压力区间的通用结构，核心参数定义如下：

• D：法兰外径

• D1：螺栓孔中心圆直径

• D2：密封面直径

• dH：钢管外径

• dB：法兰内径

• b：法兰厚度

• d：螺栓孔直径

• n：螺栓孔数量

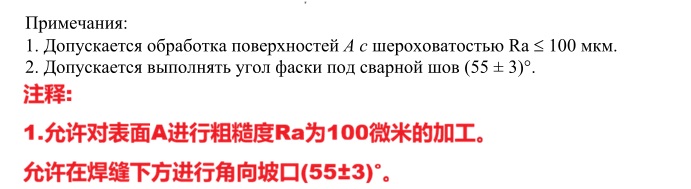

• 密封面 A 面粗糙度 Ra≤100μm

• 焊缝倒角可采用 55°±3°

2.2 尺寸与重量表

所有尺寸单位：毫米；重量单位：千克

表 1 PN0.1、PN0.25MPa（1、2.5kgf/cm²）法兰尺寸与重量

公称通径 DN	钢管外径 dH	法兰内径 dB	法兰厚度 b	带连接凸面重量	带凸面重量	带凹面重量
10	14	15	8	0.25	0.25	0.24
15	18	19	8	0.29	0.29	0.27
20	25	26	10	0.45	0.45	0.42
25	32	33	10	0.55	0.55	0.52
32	38	39	10	0.79	0.79	0.75
40	45	46	10	0.95	0.93	0.90
50	57	59	11	1.04	1.02	0.98
65	76	78	11	1.39	1.37	1.32
80	89	91	11	1.84	1.79	1.74
100	108(А)	110	12	2.14	2.11	2.01
100	114(Б)	116	12	2.05	1.99	1.92
125	133(А)	135	13	2.60	2.56	2.42
125	140(Б)	142	13	2.47	2.38	2.29
150	152(А)	154	13	3.61	3.62	3.41
150	159(Б)	161	13	3.43	3.39	3.23
150	168(В)	170	13	3.20	3.09	3.00
(175)	194	196	13	3.77	3.73	3.55
200	219	222	15	4.73	4.69	4.48
(225)	245	245	17	5.93	5.95	5.64
250	273	273	18	6.95	6.92	6.62
300	325	325	18	9.33	9.22	8.79
350	377	377	18	10.45	10.33	9.87
400	426	426	18	11.64	11.51	9.96
(450)	480	480	20	14.56	14.35	13.82
500	530	530	20	16.01	15.86	15.15
600	630	630	21	21.35	21.03	20.08
(700)	720	720	21	29.15	28.73	27.13
800	820	820	21	36.63	36.15	34.14
(900)	920	920	23	44.20	—	—
1000	1020	1020	25	52.58	—	—
1200	1220	1220	25	62.36	—	—
1400	1420	1420	27	77.60	—	—
1600	1620	1620	27	94.30	—	—
(1800)	1820	1820	30	116.60	—	—
2000	2020	2020	30	132.98	—	—
(2200)	2220	2220	36	190.30	—	—
2400	2420	2420	41	237.22	—	—

表 2 PN0.6MPa（6kgf/cm²）法兰尺寸与重量

公称通径 DN	钢管外径 dH	法兰内径 dB	法兰厚度 b	带连接凸面重量	带凸面重量	带凹面重量
10	14	15	10	0.31	0.31	0.30
15	18	19	10	0.33	0.33	0.32
20	25	26	12	0.53	0.53	0.51
25	32	33	12	0.64	0.64	0.62
32	38	39	13	1.01	1.02	0.98
40	45	46	13	1.21	1.19	1.16
50	57	59	13	1.33	1.30	1.27
65	76	78	14	1.63	1.60	1.55
80	89	91	15	2.44	2.40	2.35
100	108(А)	110	15	2.85	2.81	2.72
100	114(Б)	116	15	2.73	2.66	2.60
125	133(А)	135	17	3.88	3.84	3.70
125	140(Б)	142	17	3.68	3.59	3.50
150	152(А)	154	17	4.63	4.65	4.43
150	159(Б)	161	17	4.39	4.36	4.19
150	168(В)	170	17	4.09	3.98	3.89
(175)	194	196	19	5.36	5.33	5.14
200	219	222	19	5.89	5.86	5.65
(225)	245	245	20	6.60	6.60	6.29
250	273	273	20	7.67	7.64	7.34
300	325	325	22	10.28	10.18	9.74
350	377	377	22	12.58	12.45	12.00
400	426	426	24	15.20	15.07	14.53
(450)	480	480	24	17.25	17.04	16.52
500	530	530	25	19.72	19.57	18.86
600	630	630	26	26.24	25.91	24.96
(700)	720	720	27	36.68	36.27	35.28
800	820	820	27	46.14	45.66	43.65
(900)	920	920	29	55.10	—	—
1000	1020	1020	31	64.36	—	—
1200	1220	1220	34	99.03	—	—
1400	1420	1420	43	161.45	—	—
1600	1620	1620	48	203.05	—	—

表 3 PN1.0MPa（10kgf/cm²）法兰尺寸与重量

公称通径 DN	钢管外径 dH	法兰内径 dB	法兰厚度 b	带连接凸面重量	带凸面重量	带凹面重量
10	14	15	10	0.46	0.46	0.44
15	18	19	10	0.51	0.51	0.49
20	25	26	12	0.74	0.75	0.71
25	32	33	12	0.89	0.89	0.84
32	38	39	14	1.40	1.39	1.34
40	45	46	15	1.71	1.72	1.67
50	57	59	15	2.06	2.03	1.99
65	76	78	17	2.80	2.77	2.69
80	89	91	17	3.19	3.13	3.08
100	108(А)	110	19	3.96	3.94	3.76
100	114(Б)	116	19	3.81	3.76	3.61
125	133(А)	135	21	5.40	5.38	5.18
125	140(Б)	142	21	5.15	5.08	4.93
150	152(А)	154	21	6.92	6.97	6.62
150	159(Б)	161	21	6.62	6.62	6.33
150	168(В)	170	21	6.24	6.17	5.95
(175)	194	196	21	7.32	7.31	7.02
200	219	222	23	8.05	8.04	7.71
(225)	245	245	23	9.30	9.30	9.05
250	273	273	23	10.65	10.66	10.22
300	325	325	24	12.90	12.89	12.21
350	377	377	26	15.85	15.79	14.96
400	426	426	26	21.56	21.51	20.49
(450)	480	480	26	22.76	22.68	21.67
500	530	530	28	27.70	28.02	26.86
600	630	630	31	39.40	39.26	37.48
(700)	720	720	34	59.46	58.58	56.45
800	820	820	37	79.16	77.89	76.08
(900)	920	920	40	94.13	—	—
1000	1020	1020	43	118.43	—	—
1200	1222	1222	51	197.44	—	—
1400	1420	1420	60	278.92	—	—
1600	1620	1620	70	422.65	—	—

表 4 PN1.6MPa（16kgf/cm²）法兰尺寸与重量

公称通径 DN	钢管外径 dH	法兰内径 dB	法兰厚度 b	带连接凸面重量	带凸面重量	带凹面重量
10	14	15	12	0.54	0.54	0.53
15	18	19	12	0.61	0.61	0.58
20	25	26	14	0.86	0.86	0.83
25	32	33	14	1.17	1.17	1.13
32	38	39	16	1.58	1.58	1.53
40	45	46	17	1.96	1.93	1.89
50	57	59	19	2.58	2.54	2.50
65	76	78	21	3.42	3.38	3.30
80	89	91	21	3.71	3.71	3.70
100	108(А)	110	23	4.73	4.72	4.53
100	114(Б)	116	23	4.55	4.51	4.35
125	133(А)	135	25	6.38	6.38	6.15
125	140(Б)	142	25	6.08	6.03	5.85
150	152(А)	154	25	8.16	8.21	7.87
150	159(Б)	161	25	7.81	7.81	7.52
150	168(В)	170	25	7.36	7.29	7.07
(175)	194	196	27	8.64	8.63	8.34
200	219	222	27	10.10	10.21	9.88
(225)	245	245	28	11.70	12.08	11.66
250	273	273	28	14.49	14.48	14.06
300	325	325	30	17.78	17.59	17.12
350	377	377	30	22.88	22.65	21.99
400	426	426	34	31.00	30.76	29.94
(450)	480	480	38	39.64	39.08	38.55
500	530	530	44	57.01	56.17	55.74
600	630	630	45	80.03	79.03	78.80
(700)	720	720	47	84.21	84.34	83.06
800	820	820	49	104.41	103.15	101.34
(900)	920	920	54	128.60	—	—
1000	1020	1020	58	179.37	—	—
1200	1220	1220	71	297.78	—	—

表 5 PN2.5MPa（25kgf/cm²）法兰尺寸与重量

公称通径 DN	钢管外径 dH	法兰内径 dB	法兰厚度 b	带连接凸面重量	带凸面重量	带凹面重量
10	14	15	14	0.63	0.64	0.61
15	18	19	14	0.70	0.71	0.68
20	25	26	16	0.98	0.97	0.94
25	32	33	16	1.17	1.17	1.13
32	38	39	18	1.77	1.76	1.72
40	45	46	19	2.18	2.15	2.11
50	57	59	21	2.71	2.80	2.76
65	76	78	21	3.22	3.21	3.14
80	89	91	23	4.06	4.00	3.95
100	108(А)	110	25	5.92	5.89	5.72
100	114(Б)	116	25	5.72	5.66	5.52
125	133(А)	135	27	8.26	8.25	8.23
125	140(Б)	142	27	7.94	8.07	7.91
150	152(А)	154	27	10.51	10.50	10.22
150	159(Б)	161	27	10.12	10.07	9.83
150	168(В)	170	27	9.63	9.51	9.34
(175)	194	196	29	11.49	11.43	11.19
200	219	222	29	13.34	13.24	13.01
(225)	245	245	31	16.93	16.82	16.52
250	273	273	31	18.90	18.78	18.52
300	325	325	32	23.95	23.53	23.29
350	377	377	38	34.35	34.57	34.18
400	426	426	40	44.62	44.01	43.56
(450)	480	480	44	51.80	51.10	50.71
500	530	530	48	67.30	66.63	66.36
600	630	630	49	90.87	89.13	88.91
(700)	720	720	55	126.82	124.92	124.11
800	820	820	63	181.43	174.52	174.15

表 1~ 表 5 通用备注

1. 括号内标注的公称通径法兰，不得用于通用阀门配件。

2. 法兰重量基于额定尺寸计算，实际重量随加工偏差略有波动。

3. 法兰密封面应优先采用执行 1、2、3 型结构，连接尺寸符合ГОСТ 12815-80 要求；允许生产 4、5、8、9 型密封面结构法兰。

4. DN100、125、150mm 法兰标注时，需在公称通径后补充表格中对应的钢管系列字母（А/Б/В）。

3 法兰标记示例

3.1 标记规则

法兰标记格式：法兰类型-公称通径-公称压力钢号标准号

• 类型代号：1 = 带连接凸面，2 = 带凸面，3 = 带凹面

• 方形法兰需在开头补充 “方形” 字样

• 聚四氟乙烯垫片用榫槽面法兰，需在公称压力后补充字母 “Ф”

3.2 标记示例

1. 圆形平焊法兰：DN50、PN1.0MPa（10kgf/cm²）、25 号钢、1 型密封面
标记：法兰 1-50-10 ст.25 ГОСТ 12820-80

2. 方形平焊法兰：DN50、PN1.0MPa、25 号钢、1 型密封面
标记：方形法兰 1-50-10 ст.25 ГОСТ 12820-80

4 技术要求与制造规范

1. 制造方法：推荐采用铸造、模压、氧气 / 等离子电弧切割、扁钢弯曲后对焊工艺制造，允许采用其他等效工艺。

2. 尺寸极限偏差：

￮法兰内径dB：H14 公差；模压成型法兰按ГОСТ 7505-89 对应等级执行

￮法兰厚度b：模压法兰、扁钢弯制对焊法兰，按ГОСТ 7505-89 的Т4 级精度执行；焊缝加强高不计入厚度偏差核算

3. 未注尺寸与偏差：按经规定程序批准的施工图纸执行。

4. 钢管适配要求：

￮允许采用其他外径规格钢管，需保证焊接适配性

￮ DN＞200mm 法兰，允许按钢管实际外径扩孔，单侧间隙不超过 2.5mm

￮ DN≤200mm 法兰，钢管与法兰内径允许无间隙配合

5. 通用技术要求：法兰、紧固件、垫片的技术要求、材料选用、牌号规范、包装运输要求，按ГОСТ 12816-80 执行。

参考性附录全俄产品分类代码

法兰代号	碳钢 / 合金钢法兰全俄产品分类代码	耐腐蚀钢法兰全俄产品分类代码
1-10-2.5; 2-10-2.5; 3-10-2.5	37 9941 4058 06	37 9941 5001 08
1-15-2.5; 2-15-2.5; 3-15-2.5	37 9941 4059 05	37 9941 5002 07
1-20-2.5; 2-20-2.5; 3-20-2.5	37 9941 4060 01	37 9941 5003 06
1-25-2.5; 2-25-2.5; 3-25-2.5	37 9941 4061 00	37 9941 5004 05
1-32-2.5; 2-32-2.5; 3-32-2.5	37 9941 4062 10	37 9941 5005 04
1-40-2.5; 2-40-2.5; 3-40-2.5	37 9941 4063 09	37 9941 5004 03
1-50-2.5; 2-50-2.5; 3-50-2.5	37 9941 4064 08	37 9941 5005 02
1-65-2.5; 2-65-2.5; 3-65-2.5	37 9941 4065 07	37 9941 5006 01
1-80-2.5; 2-80-2.5; 3-80-2.5	37 9941 4066 06	37 9941 5007 00
1-100-2.5; 2-100-2.5; 3-100-2.5	37 9941 4067 05	37 9941 5008 10
1-125-2.5; 2-125-2.5; 3-125-2.5	37 9941 4068 04	37 9941 5009 09
1-150-2.5; 2-150-2.5; 3-150-2.5	37 9941 4069 03	37 9941 5010 07
1-175-2.5; 2-175-2.5; 3-175-2.5	37 9941 4070 10	37 9941 5011 06
1-200-2.5; 2-200-2.5; 3-200-2.5	37 9941 4071 09	37 9941 5012 05
1-225-2.5; 2-225-2.5; 3-225-2.5	37 9941 4072 08	37 9941 5013 04
1-250-2.5; 2-250-2.5; 3-250-2.5	37 9941 4073 07	37 9941 5014 03
1-300-2.5; 2-300-2.5; 3-300-2.5	37 9941 4074 06	37 9941 5015 02
1-350-2.5; 2-350-2.5; 3-350-2.5	37 9941 4075 05	37 9941 5016 01
1-400-2.5; 2-400-2.5; 3-400-2.5	37 9941 4076 04	37 9941 5017 00
1-450-2.5; 2-450-2.5; 3-450-2.5	37 9941 4077 03	37 9941 5018 10
1-500-2.5; 2-500-2.5; 3-500-2.5	37 9941 4078 02	37 9941 5019 09
1-600-2.5; 2-600-2.5; 3-600-2.5	37 9941 4079 01	37 9941 5020 05
1-700-2.5; 2-700-2.5; 3-700-2.5	37 9941 4080 08	37 9941 5021 04
1-800-2.5; 2-800-2.5; 3-800-2.5	37 9941 4081 07	37 9941 5022 03
1-900-2.5	37 9941 4082 06	37 9941 5023 02
1-1000-2.5	37 9941 4083 05	37 9941 5024 01

注：本内容为ГОСТ 12820-80 完整中文版可编辑整理版，所有表格、正文条款、附录均完整还原 1996 年修订版原文，可直接复制用于 Word、Excel 等文档编辑。
