ГОСТ 12822-80

译制单位：管道助手

苏联国家标准

公称压力 Py 0.12.5MPa（125kgf/cm²）的对焊环松套钢制法兰结构与尺寸

替代标准：ГОСТ 1268—67、ГОСТ 12834-67
国际标准分类号：МКС 23.040.60
全俄产品分类码：ОКП 37 9941
批准发布：苏联国家标准委员会 1980 年 5 月 20 日第 2240 号令
实施日期：1983 年 1 月 1 日
效力说明：1992 年 4 月 15 日俄罗斯国家标准委员会第 403 号令取消本标准有效期限制，现行有效；含 1987 年 12 月第 1 号修改单、1989 年 9 月第 2 号修改单、1992 年 4 月第 3 号修改单，无更新替代版本，为该标准最新版本。

1 适用范围

1.1 本标准适用于管道、机械连接件、仪表、设备及储罐接管用，公称压力Py 0.12.5MPa（125kgf/cm²）、介质温度 - 70℃~+300℃的对焊环松套钢制法兰。
1.2 本标准第 1、2（质量指标除外）、3、6、9~10 条为强制性要求，其余条款为推荐性要求。
（修订版，第 3 号修改单）

2 结构与尺寸

2.1 法兰的结构形式应符合图 1 的规定，尺寸应符合表 1~ 表 4 的规定。
（修订版，第 1、2、3 号修改单）

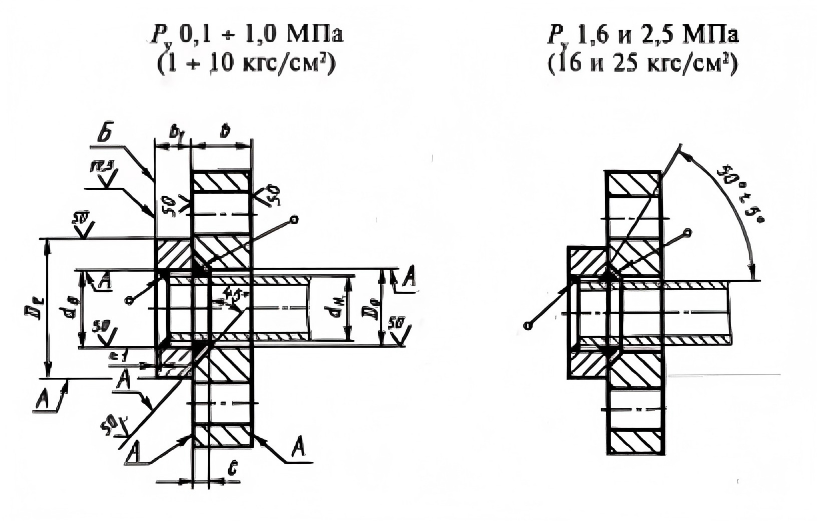

图 1 对焊环松套钢制法兰结构示意图

图注与备注：

1. A 面粗糙度允许为Ra ≤100μm，尺寸 b₁范围内的加工要求按此执行；法兰外径 D₂、凸面 / 凹面 / 榫面 / 槽面的尺寸与公差按ГОСТ 12815-80 执行。

2. B 面粗糙度要求为Ra ≤25μm，加工纹理为圆周方向。

3. 焊接坡口的倒角角度允许为 (5±3)°。

4. 焊接坡口角度允许为50°±5°，详见图 2。

图 2 焊接坡口放大示意图

2.2 对焊环的密封面应按ГОСТ 12815-80 的规定，制作成 1、2、3 型密封面；经技术论证后，允许制作 4、5、8、9 型密封面，连接尺寸仍按ГОСТ 12815-80 执行。

3 尺寸表

表 1 Py 0.1、0.25、0.6MPa（1、2.5、6kgf/cm²）法兰与对焊环尺寸单位：mm

公称通径 DN(Dy)	钢管外径 dн	环内径 dв	法兰内径 Dо	法兰厚度 b	环厚度 b₁	环高度 c	法兰理论质量 kg	对焊环理论质量，kg
公称通径 DN(Dy)	钢管外径 dн	环内径 dв	法兰内径 Dо	法兰厚度 b	环厚度 b₁	环高度 c	法兰理论质量 kg	带连接凸面	带凸榫	带凹榫
10	14	15	16	10	8	4	0.29	0.05	0.04	0.04
15	18	19	20	10	8	4	0.33	0.06	0.05	0.05
20	25	26	27	12	10	5	0.41	0.12	0.10	0.09
25	32	33	34	12	10	5	0.60	0.16	0.13	0.13
32	38	39	41	12	10	5	0.87	0.21	0.18	0.17
40	45	46	48	12	10	5	1.01	0.27	0.23	0.22
50	57	59	61	12	12	6	1.34	0.35	0.32	0.30
65	76	78	80	14	14	6	1.55	0.55	0.49	0.46
80	89	91	93	14	14	6	2.05	0.73	0.65	0.63
100	108(А)	110	112	16	16	7	2.38	0.88	0.81	0.75
100	114(Б)	116	118	16	16	7	2.26	0.77	0.65	0.63
125	133(А)	135	138	16	16	7	2.84	1.27	1.11	1.02
125	140(Б)	142	145	16	16	7	2.68	1.05	0.89	0.85
150	152(А)	154	157	16	16	7	3.94	1.75	1.58	1.44
	159(Б)	161	164	16	16	7	3.72	1.53	1.43	1.32
	168(В)	170	173	16	16	7	3.42	1.24	1.07	1.03
(175)	194	196	200	18	18	7	4.48	1.80	1.70	1.57
200	219	222	225	18	18	8	4.93	2.06	1.95	1.80
(225)	245	245	251	20	20	9	5.91	2.16	2.08	1.86
250	273	273	279	20	20	9	6.38	2.53	2.40	2.20
300	325	325	331	24	22	10	10.35	3.40	3.20	2.87
350	377	377	383	28	20	12	13.50	3.71	3.49	3.13
400	426	426	433	32	24	12	17.04	5.14	4.89	4.47
(450)	480	480	487	34	24	12	20.06	5.92	5.57	5.17
500	530	530	537	38	26	12	25.44	7.05	6.73	6.10

表 1 备注：

1. 括号内公称通径的法兰，不得用于通用阀门及通用配件。

2. 理论质量按公称尺寸计算，材料密度按 7.85g/cm³ 取值。

表 2 Py 1.0MPa（10kgf/cm²）法兰与对焊环尺寸单位：mm

公称通径 DN(Dy)	钢管外径 dн	环内径 dв	法兰内径 Dо	法兰厚度 b	环厚度 b₁	环高度 c	法兰理论质量 kg	对焊环理论质量，kg
公称通径 DN(Dy)	钢管外径 dн	环内径 dв	法兰内径 Dо	法兰厚度 b	环厚度 b₁	环高度 c	法兰理论质量 kg	带连接凸面	带凸榫	带凹榫
10	14	15	16	12	10	4	0.52	0.08	0.08	0.07
15	18	19	20	12	10	4	0.58	0.11	0.09	0.08
20	25	26	27	14	12	5	0.82	0.20	0.18	0.17
25	32	33	34	14	12	5	0.96	0.27	0.23	0.22
32	38	39	41	16	14	5	1.49	0.34	0.30	0.29
40	45	46	48	18	14	5	1.92	0.42	0.37	0.35
50	57	59	61	18	14	6	2.27	0.62	0.55	0.54
65	76	78	80	20	16	6	3.01	0.90	0.82	0.78
80	89	91	93	22	16	6	3.77	1.10	0.98	0.97
100	108(А)	110	112	24	18	7	4.55	1.31	1.24	1.11
	114(Б)	116	118	24	18	7	4.34	1.18	1.07	0.97
125	133(А)	135	138	26	18	7	6.09	1.96	1.84	1.71
	140(Б)	142	145	26	18	7	5.80	1.75	1.57	1.48
150	152(А)	154	157	26	18	7	7.86	2.43	2.26	2.03
	159(Б)	161	164	26	18	7	7.50	2.18	2.09	1.88
	168(В)	170	173	26	18	7	7.01	1.86	1.69	1.55
(175)	194	196	200	28	20	7	8.19	2.58	2.48	2.26
200	219	222	225	30	20	8	9.02	2.94	2.83	2.58
(225)	245	245	251	32	22	9	11.14	3.66	3.53	3.25
250	273	273	279	32	22	9	12.62	4.34	4.15	4.03
300	325	325	331	34	22	9	15.97	5.29	5.01	4.88
350	377	377	383	38	28	12	17.72	6.04	5.68	5.61
400	426	426	433	42	30	12	22.82	7.45	6.82	6.79
(450)	480	480	487	45	30	12	31.73	10.43	9.64	9.54
500	530	530	537	50	32	12	42.51	13.60	12.63	12.57

表 2 备注：同表 1 备注 1、2。

表 3 Py 1.6MPa（16kgf/cm²）法兰与对焊环尺寸单位：mm

公称通径 DN(Dy)	钢管外径 dн	环内径 dв	法兰内径 Dо	法兰厚度 b	环厚度 b₁	环高度 c	法兰理论质量 kg	对焊环理论质量，kg
公称通径 DN(Dy)	钢管外径 dн	环内径 dв	法兰内径 Dо	法兰厚度 b	环厚度 b₁	环高度 c	法兰理论质量 kg	带连接凸面	带凸榫	带凹榫
10	14	15	16	14	12	4	0.61	0.10	0.09	0.08
15	18	19	20	14	12	4	0.67	0.12	0.10	0.09
20	25	26	27	16	14	5	0.95	0.22	0.20	0.19
25	32	33	34	16	14	5	1.12	0.29	0.25	0.24
32	38	39	41	18	16	5	1.72	0.37	0.33	0.32
40	45	46	48	18	16	5	2.19	0.45	0.40	0.38
50	57	59	61	20	16	6	2.61	0.65	0.58	0.57
65	76	78	80	22	18	6	3.40	0.95	0.87	0.83
80	89	91	93	24	18	6	4.25	1.15	1.03	1.02
100	108(А)	110	112	26	20	7	5.17	1.36	1.29	1.16
	114(Б)	116	118	26	20	7	4.94	1.23	1.12	1.02
125	133(А)	135	138	28	20	7	6.85	2.01	1.89	1.76
	140(Б)	142	145	28	20	7	6.53	1.80	1.62	1.53
150	152(А)	154	157	30	22	7	8.90	2.48	2.31	2.08
	159(Б)	161	164	30	22	7	8.51	2.23	2.14	1.93
	168(В)	170	173	30	22	7	7.98	1.91	1.74	1.60
(175)	194	196	200	32	22	7	9.32	2.63	2.53	2.31
200	219	222	225	32	22	8	10.25	2.99	2.88	2.63
(225)	245	245	251	34	24	9	12.68	3.71	3.58	3.30
250	273	273	279	34	24	9	14.32	4.39	4.20	4.08
300	325	325	331	36	24	9	18.14	5.34	5.06	5.03
350	377	377	383	40	30	12	20.09	6.09	5.73	5.66
400	426	426	433	44	32	12	25.93	7.50	6.87	6.84
(450)	480	480	487	48	32	12	36.05	10.48	9.69	9.59
500	530	530	537	52	34	12	48.42	13.65	12.68	12.62

表 3 备注：同表 1 备注 1、2。

表 4 Py 2.5MPa（25kgf/cm²）法兰与对焊环尺寸单位：mm

公称通径 DN(Dy)	钢管外径 dн	环内径 dв	法兰内径 Dо	法兰厚度 b	环厚度 b₁	环高度 c	法兰理论质量 kg	对焊环理论质量，kg
公称通径 DN(Dy)	钢管外径 dн	环内径 dв	法兰内径 Dо	法兰厚度 b	环厚度 b₁	环高度 c	法兰理论质量 kg	带连接凸面	带凸榫	带凹榫
10	14	15	16	16	14	4	0.72	0.12	0.11	0.10
15	18	19	20	16	14	4	0.79	0.14	0.12	0.11
20	25	26	27	18	16	5	1.10	0.24	0.22	0.21
25	32	33	34	18	16	5	1.29	0.31	0.27	0.26
32	38	39	41	20	18	5	1.98	0.39	0.35	0.34
40	45	46	48	20	18	5	2.51	0.47	0.42	0.40
50	57	59	61	22	18	6	3.00	0.67	0.60	0.59
65	76	78	80	24	20	6	3.90	0.97	0.89	0.85
80	89	91	93	26	20	6	4.87	1.17	1.05	1.04
100	108(А)	110	112	28	22	7	5.94	1.38	1.31	1.18
	114(Б)	116	118	28	22	7	5.69	1.25	1.14	1.04
125	133(А)	135	138	30	22	7	7.86	2.06	1.94	1.81
	140(Б)	142	145	30	22	7	7.49	1.85	1.67	1.58
150	152(А)	154	157	32	24	7	10.21	2.53	2.36	2.13
	159(Б)	161	164	32	24	7	9.76	2.28	2.19	1.98
	168(В)	170	173	32	24	7	9.15	1.96	1.79	1.65
(175)	194	196	200	34	24	7	10.71	2.68	2.58	2.36
200	219	222	225	34	24	8	12.62	3.04	2.93	2.68
(225)	245	245	251	36	26	9	15.97	3.76	3.63	3.35
250	273	273	279	38	26	9	17.72	4.44	4.25	4.13
300	325	325	331	42	28	9	22.82	5.39	5.11	5.08
350	377	377	383	46	32	12	31.73	10.43	9.64	9.54
400	426	426	433	50	34	12	42.51	13.60	12.63	12.57
(450)	480	480	487	54	34	12	48.15	14.36	13.29	13.27
500	530	530	537	58	36	12	64.57	19.21	17.73	17.94

表 4 备注：同表 1 备注 1、2。

4 标记示例

4.1 圆形法兰标记示例：
公称通径 Dy 50mm、公称压力 Py 0.6MPa（6kgf/cm²）、材料Ст3сп的圆形对焊环松套钢制法兰，标记为：
法兰 50—6 Ст3сп ГОСТ 12822—80

4.2 方形法兰标记示例：
同上参数的方形法兰，标记为：
法兰方形 50—6 Ст3сп ГОСТ 12822—80

4.3 对焊环标记示例：
公称通径 Dy 50mm、公称压力 Py 0.6MPa（6kgf/cm²）、材料 35 钢、1 型密封面（带连接凸面）的对焊环，标记为：
环 1-50-6 35 钢 ГОСТ 12822-80

4.4 补充标记规则：

• 聚四氟乙烯垫片用榫槽面环，在公称压力代号后加字母Ф；

• DN100、125、150mm 的法兰 / 环，在公称通径代号后加注表中对应的钢管系列字母（А/Б/В）。
（修订版，第 1、3 号修改单）

5 制造要求

5.1 法兰与对焊环应采用锻造、模压、氧气 / 等离子弧切割工艺制造；也可采用扁钢弯制后焊接的工艺制造，允许采用其他经验证合格的制造工艺。

5.2 尺寸极限偏差：

• 环内径 dв、法兰内径 Dо：按ГОСТ 7505-89 的 H14 精度执行；

• 法兰厚度 b、环厚度 b₁：模压法兰、扁钢弯制焊接法兰，按ГОСТ 7505-89 的Т4 精度执行；焊缝余高不计入尺寸偏差。
（修订版，第 3 号修改单）

5.3 未注尺寸及极限偏差，按按规定程序批准的工作图纸执行。

5.4 内径配合要求：

• DN＞200mm 的环，内径 dв可按钢管实际外径扩孔，单侧间隙不大于 2.5mm；

• DN≤200mm 的环，内径允许与钢管无间隙配合。

5.5 已删除条款（第 1 号修改单）

6 技术要求

6.1 法兰与对焊环的技术要求、材料选用、紧固件与垫片配套要求、标记、包装、运输、贮存，均按ГОСТ 12816-80执行。

6.2 产品的全俄产品分类码（ОКП）见附录。

附录（参考性）

附录А 全俄产品分类码ОКП

法兰 / 环代号	碳钢及合金钢法兰ОКП编码	耐腐蚀钢法兰ОКП编码
圆形法兰
1-10-2.5; 2-10-2.5; 3-10-2.5	37 9941 5119 06	37 9941 5001 08
1-15-2.5; 2-15-2.5; 3-15-2.5	37 9941 5120 05	37 9941 5002 07
1-20-2.5; 2-20-2.5; 3-20-2.5	37 9941 5121 04	37 9941 5003 06
1-25-2.5; 2-25-2.5; 3-25-2.5	37 9941 5122 00	37 9941 5004 05
1-32-2.5; 2-32-2.5; 3-32-2.5	37 9941 5123 10	37 9941 5005 04
1-40-2.5; 2-40-2.5; 3-40-2.5	37 9941 5124 09	37 9941 5006 03
1-50-2.5; 2-50-2.5; 3-50-2.5	37 9941 5125 08	37 9941 5007 02
1-65-2.5; 2-65-2.5; 3-65-2.5	37 9941 5126 07	37 9941 5008 01
1-80-2.5; 2-80-2.5; 3-80-2.5	37 9941 5127 06	37 9941 5009 00
1-100-2.5; 2-100-2.5; 3-100-2.5	37 9941 5128 05	37 9941 5010 10
1-125-2.5; 2-125-2.5; 3-125-2.5	37 9941 5129 04	37 9941 5011 09
1-150-2.5; 2-150-2.5; 3-150-2.5	37 9941 5130 00	37 9941 5012 08
1-175-2.5; 2-175-2.5; 3-175-2.5	37 9941 5131 09	37 9941 5013 07
1-200-2.5; 2-200-2.5; 3-200-2.5	37 9941 5132 08	37 9941 5014 06
1-225-2.5; 2-225-2.5; 3-225-2.5	37 9941 5133 08	37 9941 5015 05
1-250-2.5; 2-250-2.5; 3-250-2.5	37 9941 5134 07	37 9941 5016 04
1-300-2.5; 2-300-2.5; 3-300-2.5	37 9941 5135 06	37 9941 5017 03
1-350-2.5; 2-350-2.5; 3-350-2.5	37 9941 5136 05	37 9941 5018 02
1-400-2.5; 2-400-2.5; 3-400-2.5	37 9941 5137 04	37 9941 5019 01
1-450-2.5; 2-450-2.5; 3-450-2.5	37 9941 5138 03	37 9941 5020 07
1-500-2.5; 2-500-2.5; 3-500-2.5	37 9941 5139 02	37 9941 5021 06
方形法兰
1-10-2.5; 2-10-2.5; 3-10-2.5	37 9955 5047 01	37 9955 4047 04
1-15-2.5; 2-15-2.5; 3-15-2.5	37 9955 5048 04	37 9955 4048 03
1-20-2.5; 2-20-2.5; 3-20-2.5	37 9955 5049 10	37 9955 4049 02
1-25-2.5; 2-25-2.5; 3-25-2.5	37 9955 5050 02	37 9955 4050 01
1-32-2.5; 2-32-2.5; 3-32-2.5	37 9955 5051 05	37 9955 4051 00
1-40-2.5; 2-40-2.5; 3-40-2.5	37 9955 5052 04	37 9955 4052 10
1-50-2.5; 2-50-2.5; 3-50-2.5	37 9955 5053 10	37 9955 4053 09
1-65-2.5; 2-65-2.5; 3-65-2.5	37 9955 5054 09	37 9955 4054 08
1-100-2.5; 2-100-2.5; 3-100-2.5	37 9955 5055 01	37 9955 4055 01

版本说明

1. 本标准为ГОСТ 12822-80最新现行版本，包含全部 3 次修改单内容，无替代更新版本；

2. 本译文为可编辑格式，所有表格可直接复制修改，术语符合国内法兰行业通用规范；

3. 密封面尺寸、连接螺栓孔尺寸按配套标准ГОСТ 12815-80执行，本标准未重复列出。
