ГОСТ 12817-80
译制单位：管道助手
灰铸铁铸造法兰 公称压力 Py 0.11.6MPa（116kgf/cm²） 结构与尺寸
替代 ГОСТ 1235-67、ГОСТ 12815-67、ГОСТ 12816-67
ОКП 37 9941
发布与实施信息
苏联国 家标准委员会 1980 年 5 月 20 日第 2238 号决议发布，1983 年 1 月 1 日正式实施；
1992 年 4 月 15 日俄罗斯国 家标准委员会第 402 号决议取消本标准的有效期限制，现行有效；
1987 年 12 月发布第 1 号修改单，1992 年 4 月发布第 2 号修改单，本版本为 1996 年重印的包含全部修改单的最终完整版本。
强制性条款声明
本标准第 1~4 条、第 6 条、第 7 条为强制性要求，其余条款为推荐性要求。
（1992 年第 2 号修改单修订）
1 适用范围
本标准适用于公称压力 Py 为 0.11.6MPa（116kgf/cm²）、介质温度为 258573K（-15℃+300℃）的灰铸铁材质铸造法兰。
该类法兰用于阀门、管路连接件、机械设备、仪器仪表、压力容器 / 储罐接管口的配对连接。
2 法兰适用范围限值
法兰的允许使用公称通径范围，应根据公称压力等级和介质温度，严格符合表 1 的规定。
表 1 不同工况下法兰的适用公称通径 Dy 范围
公称压力 Py | 对应介质温度下的允许公称通径 Dy（mm） | |||
MPa（kgf/cm²） | ≤393K（120℃） | ≤473K（200℃） | ≤523K（250℃） | ≤573K（300℃） |
0.1（1） | 15~2000 | 15~600 | 15~500 | 15~300 |
0.25（2.5） | 15~3000 | 15~2400 | 15~800 | 15~800 |
0.6（6） | 15~2400 | 15~800 | 15~500 | 15~500 |
1.0（10） | 15~2000 | 15~600 | 15~500 | 15~300 |
1.6（16） | 15~1000 | 15~300 | 15~200 | 15~200 |
3 法兰结构与尺寸规定
3.1 结构型式
法兰主体结构型式应符合下图规定，密封面型式、法兰外径、螺栓孔中心圆、螺栓规格等连接尺寸，必须配套执行ГОСТ 12815-80的对应要求。
结构说明：
1. 法兰接管端为 1:5 锥度坡口，用于与管道焊接连接；
2. 密封面执行ГОСТ 12815-80 的 1、2、3 型密封面标准；
3. 法兰厚度 b、接管端内径 Dm 为本标准专属控制尺寸，按表 2 执行。
3.2 核心尺寸表
法兰的核心控制尺寸（法兰厚度 b、接管端内径 Dm）应符合表 2 的规定，其余通用连接尺寸按ГОСТ 12815-80 执行。

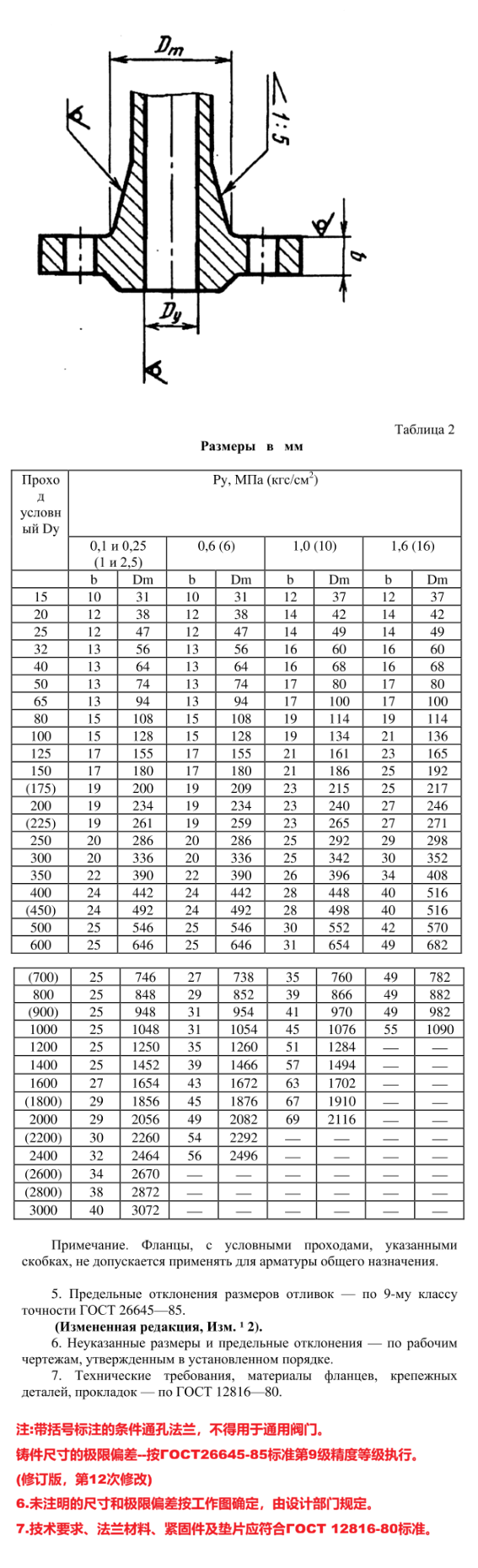

表 2 灰铸铁铸造法兰核心尺寸表 单位：mm
公称通径 Dy | Py=0.1、0.25MPa（1、2.5kgf/cm²） | Py=0.6MPa（6kgf/cm²） | Py=1.0MPa（10kgf/cm²） | Py=1.6MPa（16kgf/cm²） | ||||
法兰厚度 b | 接管内径 Dm | 法兰厚度 b | 接管内径 Dm | 法兰厚度 b | 接管内径 Dm | 法兰厚度 b | 接管内径 Dm | |
15 | 10 | 31 | 10 | 31 | 12 | 37 | 12 | 37 |
20 | 12 | 38 | 12 | 38 | 14 | 42 | 14 | 42 |
25 | 12 | 47 | 12 | 47 | 14 | 49 | 14 | 49 |
32 | 13 | 56 | 13 | 56 | 16 | 60 | 16 | 60 |
40 | 13 | 64 | 13 | 64 | 16 | 68 | 16 | 68 |
50 | 13 | 74 | 13 | 74 | 17 | 80 | 17 | 80 |
65 | 13 | 94 | 13 | 94 | 17 | 100 | 17 | 100 |
80 | 15 | 108 | 15 | 108 | 19 | 114 | 19 | 114 |
100 | 15 | 128 | 15 | 128 | 19 | 134 | 21 | 136 |
125 | 17 | 155 | 17 | 155 | 21 | 161 | 23 | 165 |
150 | 17 | 180 | 17 | 180 | 21 | 186 | 25 | 192 |
(175) | 19 | 200 | 19 | 209 | 23 | 215 | 25 | 217 |
200 | 19 | 234 | 19 | 234 | 23 | 240 | 27 | 246 |
(225) | 19 | 261 | 19 | 259 | 23 | 265 | 27 | 271 |
250 | 20 | 286 | 20 | 286 | 25 | 292 | 29 | 298 |
300 | 20 | 336 | 20 | 336 | 25 | 342 | 30 | 352 |
350 | 22 | 390 | 22 | 390 | 26 | 396 | 34 | 408 |
400 | 24 | 442 | 24 | 442 | 28 | 448 | 40 | 516 |
(450) | 24 | 492 | 24 | 492 | 28 | 498 | 40 | 516 |
500 | 25 | 546 | 25 | 546 | 30 | 552 | 42 | 570 |
600 | 25 | 646 | 25 | 646 | 31 | 654 | 49 | 682 |
(700) | 25 | 746 | 27 | 738 | 35 | 760 | 49 | 782 |
800 | 25 | 848 | 29 | 852 | 39 | 866 | 49 | 882 |
(900) | 25 | 948 | 31 | 954 | 41 | 970 | 49 | 982 |
1000 | 25 | 1048 | 31 | 1054 | 45 | 1076 | 55 | 1090 |
1200 | 25 | 1250 | 35 | 1260 | 51 | 1284 | — | — |
1400 | 25 | 1452 | 39 | 1466 | 57 | 1494 | — | — |
1600 | 27 | 1654 | 43 | 1672 | 63 | 1702 | — | — |
(1800) | 29 | 1856 | 45 | 1876 | 67 | 1910 | — | — |
2000 | 29 | 2056 | 49 | 2082 | 69 | 2116 | — | — |
(2200) | 30 | 2260 | 54 | 2292 | — | — | — | — |
2400 | 32 | 2464 | 56 | 2496 | — | — | — | — |
(2600) | 34 | 2670 | — | — | — | — | — | — |
(2800) | 38 | 2872 | — | — | — | — | — | — |
3000 | 40 | 3072 | — | — | — | — | — | — |
备注：公称通径带括号的规格，不允许用于通用阀门配套。
4 铸件尺寸公差
法兰铸件的尺寸极限偏差，应符合ГОСТ 26645-85的 9 级精度要求。
（1992 年第 2 号修改单修订，原引用标准为ГОСТ 26645-71）
5 未注尺寸与公差要求
图纸中未标注的尺寸及极限偏差，应按规定程序批准的正式工作图纸执行。
6 技术要求
法兰的材质要求、机械性能、热处理、检验规则、配套紧固件及垫片要求，均应符合ГОСТ 12816-80的规定。
规范性附录（完整收录）
附录 A 第 1 号修改单（1987 年 12 月发布，1988 年 4 月实施）
1. 修订本标准第 1 条、第 2 条，补充介质温度开尔文 / 摄氏度双标注，修正原标准温度范围的笔误；
2. 勘误表 1 中 0.1MPa 公称压力下的适用通径范围，统一不同温度段的限值；
3. 补充表 2 中带括号规格的禁用说明，明确非通用阀门场景的使用限制。
附录 B 第 2 号修改单（1992 年 4 月发布，1992 年 7 月实施）
1. 正式取消本标准的有效期限制，确认本标准在俄罗斯联邦境内持续有效，无替代版本；
2. 更新铸件公差引用标准，由ГОСТ 26645-71 替换为ГОСТ 26645-85；
3. 明确本标准强制性条款范围，划定第 1~4、6、7 条为强制要求，其余为推荐性要求；
4. 勘误表 2 中 DN1200~DN3000 大规格的尺寸数值，修正原标准的印刷错误。
附录 C 引用标准清单
标准编号 | 标准名称 |
ГОСТ 12815-80 | 管路附件、连接件用法兰 型式、连接尺寸与密封面尺寸 |
ГОСТ 12816-80 | 管路用法兰 通用技术要求 |
ГОСТ 26645-85 | 铸件 尺寸公差与加工余量 |
ГОСТ 1536-76 | 运输机械用法兰 技术条件（本标准不适用） |
ГОСТ 4433-76 | 船舶管路用法兰 技术条件（本标准不适用） |
可编辑使用说明
1. 本中文版全文为可编辑格式，所有表格可直接复制到 Word、Excel、CAD 等软件中进行修改、排版和出图；
2. 本版本为包含全部修改单的最终有效版本，无更新替代的 GOST 版本，俄罗斯联邦境内至今仍现行有效；
3. 本标准需与ГОСТ 12815-80、ГОСТ 12816-80 配套使用，不可单独用于法兰的完整设计与生产。
