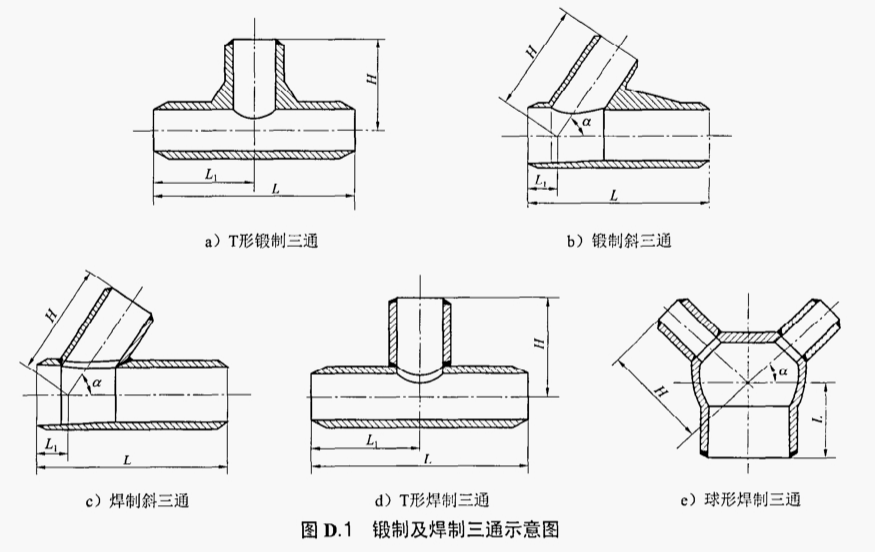

| 管系 名称 | 三通类别 | 规 格 mm | 设计参数 | 材 料 | 结构尺寸 | ||||
| 温度 ℃ | 压力 MPa | L mm | L₁ mm | H mm | α | ||||
| 主蒸汽 管道 | 锻制 斜三通 | ID318×57/ID222×41 ID305×57/ID216×41 | 576 | 25.4 | F91 | 1031 | 223 | 808 | 45° |
| 高温再 热蒸汽 管道 | 锻制斜 三通 | ID699×26/ID508×20 | 574 | 5.3 | F91 | 1668 | 419 | 995 | 45° |
| ID699×26/ID508×20 | 1500 | 400 | 820 | 60° | |||||
| ID508×20/ID508×20 | 1200 | 350 | 700 | 60° | |||||
| ID737×27/ID521×20 | 5.2 | 2050 | 450 | 1165 | 45° | ||||
| ID737×27/ID521×20/ ID470×20 | 1950 | 450 | 1165 | 45° | |||||
| 低温再 热蒸汽 管道 | T形焊制 三通 | OD781×22/OD781×22 | 350 | 5.4 | A672B70CL32 | 1700 | 850 | 750 | 一 |
| OD781×22/OD508×16 | 1200 | 600 | 650 | 一 | |||||
| OD781×22/OD325×13 | 1000 | 500 | 600 | 一 | |||||
| OD781×22/OD219×9 | 1000 | 500 | 600 | 一 | |||||
| OD864×21/OD864×21 | 342 | 5.2 | A672B70CL32 | 1700 | 850 | 750 | 一 | ||
| OD864×21/OD508×16 | 1200 | 600 | 700 | 一 | |||||
| OD864×21/OD325×13 | 1000 | 500 | 650 | 一 | |||||
| OD864×21/OD219×9 | 1000 | 500 | 650 | 一 | |||||
