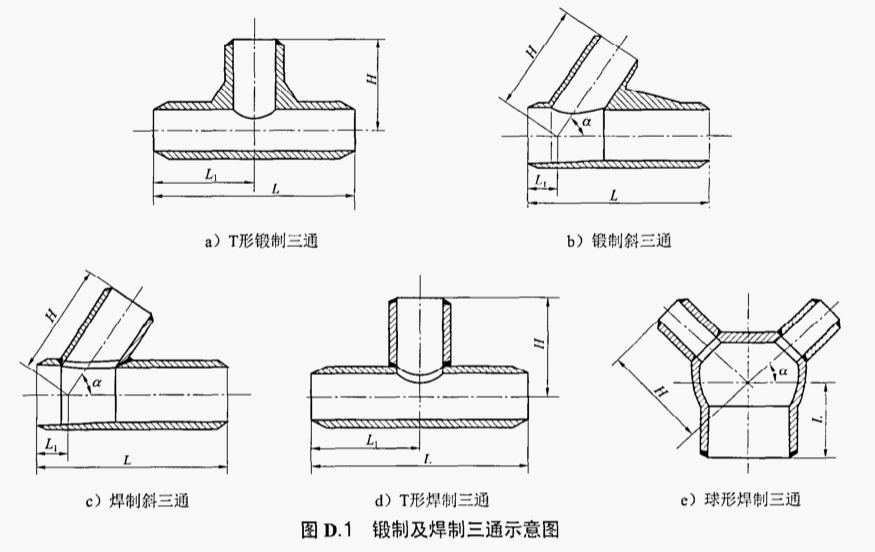

| 管系 名称 | 三通类别 | 规 格 mm | 设计参数 | 材 料 | 结构尺寸 | ||||
| 温度 ℃ | 压力 MPa | L mm | L₁ mm | H mm | α | ||||
| 主蒸汽 管道 | 锻制斜 三通 | ID495×51/ID343×36 | 546 | 17.5 18.3 | F91 | 1300 | 300 | 1000 | 45° |
| ID457×47/ID330×35 | 1256 | 278 | 966 | 45° | |||||
| ID457×103/ID330×75 | F22 或12Cr2Mol | 1450 | 350 | 1100 | 45° | ||||
| T形锻制 三通 | ID457×103/ID330×75 | 546 | 18.3 | F22 或12Cr2Mol | 1040 | 520 | 625 | 45° | |
| 高温再 热蒸汽 管道 | 锻制斜 三通 | ID870×44/ID679×35 | 546 | 4.02 | F22 或12Cr2Mo1 | 2295 | 567 | 1482 | 45° |
| 4.52 | |||||||||
| ID870×32/ID679×20 | 4.8 | F91 | 2189 | 547 | 1252 | 45° | |||
| 锻焊斜 三通 | ID953×50/ID737×41 | 546 | 4.6 | P22 或12Cr2Mo1 | 2100 | 500 | 1700 | 45° | |
| ID965×49/ID686×35 | 4.8 | 2100 | 500 | 1600 | 45° | ||||
| ID870×44/ID679×35 | 4.52 | 2100 | 500 | 1700 | 45° | ||||
| 低温再 热蒸汽 管道 | T形焊制 三通 | OD1067×17.5/OD1067×17.5 | 342 | 4.52 | A672B70CL32 | 2300 | 1150 | 1150 | 一 |
| OD1067×17.5/OD863.6×15.9 | 2300 | 1150 | 1150 | 一 | |||||
| OD1067×22/OD762×17.5 | 354 | 4.8 | 1520 | 760 | 750 | 一 | |||
| OD1067×22/OD325×10 | 1200 | 600 | 750 | 一 | |||||
| OD1067×22/OD219×9 | 1200 | 600 | 750 | 一 | |||||
| 焊制斜 三通 | OD1067×22/OD609.6×17.5 | 354 | 4.8 | A672B70CL32 | 2000 | 500 | 1550 | 45° | |
