管道助手 | 螺旋钢管全生命周期权威技术手册（完整版）
本手册以“全维度、高权威、强落地、全链条”为核心宗旨，基于全球最 新现行标准、行业顶 尖生产技术规范与工程应用实操要求，完整覆盖螺旋钢管从基础定义、术语标准、生产制造、材质体系、尺寸规格、选型应用、质量管控、贸易结算到现场运维的全生命周期核心内容，与无缝钢管、直缝钢管技术手册形成完整配套，是工业管道领域通用型权威技术指导文件。
一、核心定义、本质属性与全维度分类体系
1. 核心本质定义

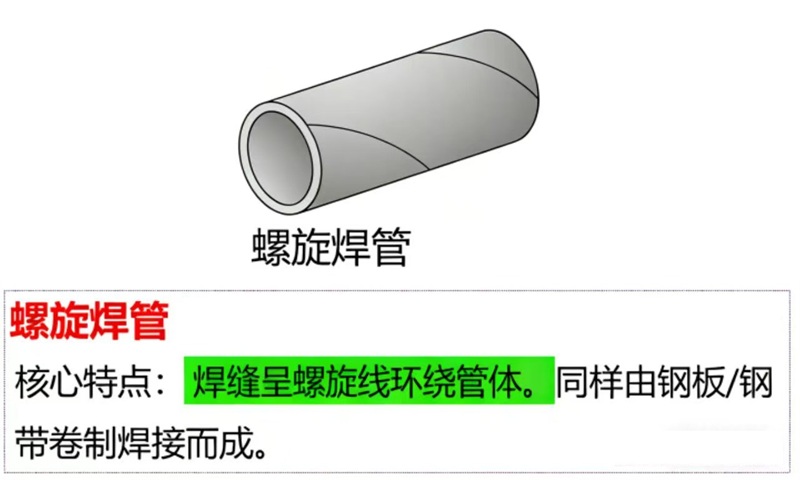

螺旋钢管全称螺旋缝焊接钢管，国际贸易通用缩写为SSAW/SAWH Pipe（螺旋缝埋弧焊钢管，行业主流品类）、HFW Spiral Pipe（螺旋缝高频焊钢管），是采用热轧钢带/钢卷为原料，经螺旋成型机连续辊弯成管状管坯，再通过埋弧焊、高频焊等焊接工艺，沿钢管螺旋线完成焊缝冶金结合的焊接钢管。
其核心本质是通过连续螺旋成型突破钢板宽度对管径的限制，用同宽度钢带可生产多种大口径钢管，焊缝呈连续螺旋状分布，管体应力分布均匀，抗弯曲、抗变形能力突出，生产灵活性强、大口径制造成本优势显著，是全球大口径低压流体输送、钢结构工程领域的核心钢管品类。
2. 螺旋钢管与直缝钢管、无缝钢管全维度本质差异
对比维度 | 螺旋缝焊接钢管（SSAW/HFW） | 直缝钢管（ERW/LSAW） | 无缝钢管 |
核心结构 | 单条连续螺旋状焊缝，焊缝总长度是同规格直缝钢管的3~5倍，热影响区范围大，管体应力呈螺旋状均匀分布 | 单条纵向直线焊缝，焊缝长度短，母材与焊缝金属冶金结合，热影响区集中且范围小 | 全截面连续金属基体，无任何焊缝，纤维组织完整，无焊接薄弱环节 |
尺寸精度 | 外径公差±0.75%~±1.0%，壁厚公差±10%~±15%，椭圆度≤1.0%，尺寸精度低于直缝钢管，大口径规格灵活性远超另外两类 | 外径公差±0.5%~±0.75%，壁厚公差±7.5%~±10%，椭圆度≤0.5%，尺寸精度行业最高，同规格管径偏差可控制在0.2mm以内 | 外径公差±0.75%~±1.0%，壁厚公差±10%~±12.5%，精度低于高等级直缝钢管 |
承压能力 | 同材质同规格下，承压能力为直缝钢管的70%~85%，螺旋焊缝应力分布复杂，焊缝为核心承压薄弱点，仅适用于中低压工况 | 同材质同规格下，承压能力可达无缝钢管的85%~95%，高等级LSAW钢管可满足X80及以上钢级长输管线要求 | 同材质同规格下承压能力最高，无焊缝开裂风险，是超高压工况唯 一可选类型 |
抗疲劳性能 | 焊缝总长度长，潜在缺陷风险点多，抗疲劳性能仅为母材的60%~70%，交变载荷下焊缝失效风险高，不适用于高频交变载荷工况 | 焊缝处抗疲劳性能可达母材的80%~90%，高等级ERW钢管经焊缝正火处理后，抗疲劳性能接近无缝钢管，焊缝长度短，缺陷风险点少 | 抗疲劳性能最 优，无焊缝薄弱环节，交变载荷下性能稳定 |
规格范围 | 外径Φ219mm~Φ3000mm，最大可做到Φ3600mm，壁厚3.0mm~30mm，仅大口径薄壁管成本优势显著，厚壁管成型与焊接难度极大 | ERW：外径Φ10mm~Φ660mm，壁厚1.5mm~22mm；LSAW：外径Φ325mm~Φ1422mm，壁厚6mm~80mm，单焊缝最大口径可达1220mm | 外径Φ0.5mm~Φ1420mm，壁厚0.1mm~200mm，厚壁管、小口径毛细管优势显著 |
生产成本与效率 | 大口径管生产成本远低于直缝钢管，生产灵活性极强，同宽度带钢可生产多种口径钢管，小批量非标大口径管优势显著，成材率92%~95% | 生产流程短、成材率95%以上，同规格中低压场景成本比无缝钢管低20%~40%，连续化生产效率高，适合大批量标准化生产 | 生产流程长、设备投入大、成材率85%~90%，同规格成本远高于焊接钢管，大口径管生产成本极高 |
工况边界 | 中低压大口径流体输送、市政给排水、污水处理、打桩管、钢结构桩基、低压循环水管道、非承重钢结构，严禁用于高压油气主干线、高温高压、交变载荷、易燃易爆高危介质工况 | 中低压流体输送、油气长输主干线（X80及以下钢级）、市政管网、建筑钢结构、中低压化工管道、电站循环水管道；高等级LSAW钢管可用于海底管线、低温管线，严禁用于核安全级、超高压锅炉、军工等极端严苛工况 | 高温高压、超高压、低温深冷、交变载荷、强腐蚀、易燃易爆、核安全级、军工等所有严苛工况，是高安全等级场景的首 选 |
3. 全维度完整分类体系
分类维度 | 细分品类 | 核心定义、标准与适用场景 |
按焊接工艺 | 螺旋缝双面埋弧焊钢管（SSAW/SAWH） | 行业主流核心品类，采用内焊+外焊双道多丝埋弧焊工艺，有填充金属，焊缝熔深大、质量稳定，核心标准GB/T 3091-2025、SY/T 5037-2023、GB/T 9711，适用于中低压流体输送、市政给排水、钢结构桩基、油气集输支线等场景，占螺旋钢管总产量的90%以上 |
螺旋缝单面埋弧焊钢管 | 仅进行单道外焊/内焊，焊缝熔深浅、质量稳定性差，生产效率高、成本低，核心标准SY/T 5037，仅适用于低压给排水、非承压钢结构、临时支护场景，严禁用于承压流体输送 | |
螺旋缝高频焊钢管（HFW螺旋） | 采用高频电阻焊工艺，无填充金属，连续化生产，核心标准GB/T 13793，适用于小口径低压流体输送、电线套管、轻型钢结构，大口径规格应用极少 | |
螺旋缝电弧焊钢管（EFW螺旋） | 采用手工电弧焊/气体保护焊工艺，多用于非标超大口径、小批量、厚壁螺旋钢管，生产灵活性强、效率低，核心标准GB 50205，适用于大型钢结构柱、临时钢护筒、非承压非标构件 | |
按成型工艺 | 前摆式成型螺旋钢管 | 成型机主机固定，带钢递送小车前后摆动实现管径调整，生产效率高，管径调整便捷，适合大批量、多规格生产，是国内主流成型工艺 |
后摆式成型螺旋钢管 | 带钢递送线固定，成型机主机前后摆动调整管径，成型精度高，焊缝对中稳定性好，适合大口径、厚壁、高钢级螺旋钢管生产 | |
按壁厚系数 | 薄壁螺旋钢管 | 壁厚S与外径D的比值S/D≤0.02，外径最小Φ219mm，壁厚最薄3.0mm，核心标准SY/T 5037，适用于市政给排水、污水输送、通风管道、轻型钢结构 |
中厚壁螺旋钢管 | 0.02＜S/D≤0.08，全球通用主力品类，适用于中低压流体输送、钢结构桩基、油气集输支线、循环水管道 | |
厚壁螺旋钢管 | 0.08＜S/D≤0.15，仅能通过双面埋弧焊工艺生产，适用于大型钢结构柱、桥梁桩基、钢护筒、中高压低压管道 | |
超厚壁螺旋钢管 | S/D＞0.15，最大S/D可达0.2，仅能通过模压预成型+双面埋弧焊工艺生产，适用于重型钢结构、特种支护构件，严禁用于承压流体输送 | |
按尺寸精度 | 普通精度螺旋钢管 | 符合标准普通级公差，外径公差±0.75%~±1.0%，壁厚公差±10%~±15%，通用螺旋钢管主力等级，核心标准SY/T 5037 |
高精度螺旋钢管 | 符合标准高 级公差，外径公差±0.5%，壁厚公差±7.5%，椭圆度≤0.5%，核心标准GB/T 9711，适用于油气集输管线、高精度钢结构、承压管道 | |
按截面形状 | 圆形螺旋钢管 | 全球产量占比99%以上，通用标准GB/T 3091、SY/T 5037，适用于绝大多数流体输送、承压、钢结构场景 |
异形螺旋钢管 | 非圆形截面螺旋焊管，含方形、矩形、椭圆形等，仅用于特种非标钢结构，生产工艺复杂，需定制化生产 | |
按表面处理 | 黑皮螺旋钢管 | 焊接成型后无额外表面处理，仅做除锈，适用于钢结构、非外露场景、后续需二次防腐的管道，行业主流交货状态 |
热浸镀锌螺旋钢管 | 表面热浸镀锌处理，核心标准GB/T 3091-2025，锌层重量≥300g/m²，适用于户外钢结构、低压燃气管道、腐蚀性较弱的给排水管道 | |
涂塑螺旋钢管 | 内壁/外壁熔结环氧粉末、聚乙烯涂层，核心标准CJ/T 120，适用于饮用水、化工防腐、市政给排水管道 | |
防腐螺旋钢管 | 外壁3PE/3PP/FBE防腐层，核心标准GB/T 23257，适用于埋地给排水、油气集输管线，是埋地场景主流防腐形式 | |
水泥砂浆衬里螺旋钢管 | 内壁喷涂水泥砂浆衬里，核心标准GB 50268，适用于市政自来水、污水输送大口径管道，成本低、耐久性强 | |
按交货长度 | 不定尺螺旋钢管 | 又称乱尺管，长度范围6m~12m，大宗贸易通用交货形式 |
定尺螺旋钢管 | 按用户需求固定长度交货，长度偏差≤+20mm/0mm，需加收定尺费，工程设计指定长度专用，主流定尺长度12m | |
倍尺螺旋钢管 | 按用户需求的整数倍长度交货，每倍尺预留5mm~10mm切口余量，适用于批量加工、预制管道 | |
短尺螺旋钢管 | 长度小于标准规定的最小不定尺长度，但不小于2m，总量不得超过交货批次总重量的5%，仅允许协议交货 | |
按用途分级 | 通用结构用螺旋钢管 | 核心标准GB/T 30063、GB 50205，适用于建筑钢结构、桥梁桩基、钢护筒、风电塔架、光伏支架、脚手架等非承压场景 |
低压流体输送用螺旋钢管 | 核心标准GB/T 3091-2025、SY/T 5037-2023，适用于水、污水、空气、燃气、蒸汽等低压流体输送，是市政工程主力品类 | |
油气管线用螺旋钢管 | 核心标准GB/T 9711、API 5L，分为PSL1/PSL2两个等级，适用于油气田集输管线、油气长输支线，严禁用于油气长输主干线核心段 | |
桩用螺旋钢管 | 核心标准SY/T 5040、GB/T 37636，适用于建筑桩基、桥梁桩基、港口工程钢护筒、海洋工程桩用管，是大口径螺旋钢管核心应用品类 | |
市政工程专用螺旋钢管 | 核心标准CJ/T 442、SY/T 5037，适用于市政给排水、地下管廊、海绵城市、污水处理厂大口径管道 |
二、全球通用名称与权威标准体系
1. 全球通用名称与术语体系
1.1 国际通用核心名称
• 英文标准全称：Spiral Welded Steel Pipe（通用全称），细分工艺专用名称：
￮ SSAW Pipe：Spiral Submerged Arc Welded Pipe，螺旋缝埋弧焊钢管（行业主流简称）
￮ SAWH Pipe：Submerged Arc Welded Helical Pipe，螺旋缝埋弧焊钢管（国际标准通用简称）
￮ HFW Spiral Pipe：High Frequency Welded Spiral Pipe，螺旋缝高频焊钢管
• 国际标准化组织ISO通用术语：Helical seam welded steel pipes for general and pressure purposes
1.2 全球主要国 家/地区标准官方名称
国 家/地区 | 标准官方名称 | 本土语言核心术语 | 核心适用标准体系 |
中国 | 螺旋缝焊接钢管 | 中文俗称：螺旋钢管、螺旋焊管、螺旋缝埋弧焊管、螺焊管 | GB/T国 家标准、SY/T石油行业标准体系 |
美国 | Spiral Welded Steel Pipe | 行业俗称：SSAW Pipe、Helical Welded Pipe、Line Pipe | ASTM/ASME、API标准体系 |
欧盟 | Helically Welded Steel Tubes | 德语：Spiralgeschweißte Stahlrohre；法语：Tubes d'acier soudés hélicoïdaux | EN欧盟标准体系 |
日本 | らせん継目溶接鋼管 | 俗称：スパイラル溶接鋼管、サブマージアーク溶接鋼管 | JIS工业标准体系 |
俄罗斯 | Стальные трубы со спиральным швом | 俗称：Спиральные электросварные трубы | GOST国 家标准体系 |
1.3 行业细分专用术语
• 成型工艺术语：前摆式成型、后摆式成型、螺旋成型角、递送辊、成型辊、合缝间隙
• 焊接工艺术语：内焊、外焊、预焊、多丝埋弧焊、焊缝跟踪、焊接线能量、焊剂烘干
• 焊缝术语：母材、热影响区（HAZ）、熔合线、焊缝余高、错边量、未焊透、未熔合、咬边
• 产品分级术语：PSL1/PSL2产品规范等级、TMCP热机械轧制、去应力退火、静水压试验
• 成型核心参数：螺旋成型角（主流30°~70°）、带钢宽度、管径匹配系数、递送速度
2. 全球主流权威标准体系
螺旋钢管的全球标准体系按区域分为六大核心体系，所有标准均对钢管的化学成分、力学性能、焊接质量、尺寸公差、检测要求做出强制规定，是产品生产、验收、贸易的核心依据。
2.1 中国GB/T国 家标准与行业标准体系（现行最 新版本）
标准编号 | 标准名称 | 核心适用场景 | 关键管控要点 |
GB/T 3091-2025 | 低压流体输送用焊接钢管 | 水、空气、燃气、蒸汽、消防等低压流体输送用螺旋缝埋弧焊钢管，是市政工程最核心通用标准，替代GB/T 3091-2015，首 次将螺旋缝钢管纳入核心管控范围 | 新增Q420高强度钢、环保锌铝合金镀层，按管径分级收紧壁厚公差，扩展-40℃低温冲击要求，新增饮用水管重金属迁移量限制，明确螺旋焊缝无损检测强制要求 |
SY/T 5037-2023 | 普通流体输送管道用埋弧焊钢管 | 市政给排水、污水、循环水、低压燃气等普通流体输送用螺旋缝埋弧焊钢管，是国内螺旋钢管应用最广的行业标准，替代SY/T 5037-2018 | 扩展公称外径范围至Φ159mm~Φ2820mm，收紧外径与壁厚公差要求，新增局部直度管控，明确管端切斜测量方法，强制要求焊缝100%无损检测 |
GB/T 9711-2017 | 石油天然气工业 管线输送系统用钢管 | 石油天然气集输管线、长输支线用螺旋缝埋弧焊钢管，油气行业核心标准 | 钢级覆盖L245~L830（B~X120），PSL1/PSL2分级管控，严格控制碳当量、低温冲击韧性、焊缝熔深、无损检测要求，明确螺旋焊缝成型角管控范围 |
SY/T 5040-2017 | 桩用螺旋焊缝钢管 | 建筑、桥梁、港口、海洋工程用桩基、钢护筒专用螺旋钢管 | 管控钢管屈服强度、弯曲性能、焊缝抗压性能、尺寸精度，放宽非承压场景的部分无损检测要求，重点管控管体直线度与椭圆度 |
GB/T 30063-2013 | 结构用直缝埋弧焊接钢管 | 建筑钢结构、桥梁、风电塔架用大口径焊接钢管，螺旋缝钢管可参照执行 | 管控焊缝力学性能、尺寸精度、弯曲性能、抗震性能，明确钢结构用焊接钢管的设计与验收要求 |
GB/T 12771-2019 | 流体输送用不锈钢焊接钢管 | 化工、食品医药、洁净流体用不锈钢螺旋缝焊接钢管 | 晶间腐蚀、焊缝质量、耐蚀性能、表面光洁度管控，明确不锈钢螺旋焊缝的焊接与检测要求 |
GB/T 37636-2019 | 海洋工程桩用焊接钢管 | 海洋平台、港口工程、跨海桥梁桩基用大口径螺旋缝焊接钢管 | 严格管控焊缝冲击韧性、抗海水腐蚀性能、抗疲劳性能、壁厚均匀性，强制要求全管体无损检测 |
2.2 美国标准体系（全球贸易最通用体系）
• ASTM材料标准体系
￮ ASTM A252/A252M-22：焊接和无缝钢管桩标准规范，桩用螺旋钢管核心通用标准，覆盖结构桩基、钢护筒用螺旋钢管
￮ ASTM A53/A53M-24：黑色和热浸镀锌焊接与无缝钢管标准规范，通用低压流体输送用螺旋钢管核心标准
￮ ASTM A139/A139M-20：电熔焊螺旋钢管标准规范，低压流体输送用螺旋缝电弧焊钢管专用标准
￮ ASTM A671/A671M：常温及低温用电熔焊钢管标准规范，低温工况用螺旋缝焊接钢管专用标准
• API石油行业标准体系
￮ API Spec 5L（第46版）：管线钢管规范，全球油气行业管线用螺旋钢管通用金标准，覆盖螺旋缝埋弧焊工艺，钢级B~X80，分为PSL1/PSL2两个产品等级，明确螺旋焊缝的成型、焊接、检测强制要求
￮ API 5B：螺纹加工、测量与检验规范，油气螺纹螺旋钢管专用标准
• ASME锅炉压力容器标准体系
￮ ASME B36.10M-2022：焊接和无缝轧制钢管标准，管道工程尺寸系列、壁厚分级核心标准
￮ ASME BPVC Ⅷ卷：压力容器用焊接钢管强制标准，仅允许高等级双面埋弧焊螺旋钢管用于非核心低压压力容器
2.3 其他核心国际标准体系
• 欧盟EN标准体系：核心为EN 10217（承压用焊接钢管）、EN 10219（机械和一般工程用冷成型焊接钢管）、EN 10208（油气管线用焊接钢管），覆盖欧盟全区域贸易与工程应用，明确螺旋焊缝钢管的分级与验收要求
• 日本JIS工业标准体系：核心为JIS G3445（一般结构用螺旋电焊钢管）、JIS G3457（电弧焊钢管）、JIS A5525（桩用钢管），是东亚地区通用标准
• 国际ISO标准体系：核心为ISO 3183-2019（石油天然气工业 管线钢管），等同API 5L标准；ISO 10474（焊接钢管 验收要求），是全球标准协调的核心框架
• 俄罗斯GOST标准体系：核心为GOST 8732-78（螺旋缝电焊钢管）、GOST 20295-85（油气输送用焊接钢管），独联体国 家通用标准
3. 核心标准关键细则补充
3.1 SY/T 5037-2023尺寸公差核心分级
规格范围 | 外径允许偏差（管体） | 外径允许偏差（管端） | 壁厚允许偏差 | 椭圆度（管端） | 适用场景 |
219.1mm≤D≤610mm | ±1.0% D | ±0.75% D 或 ±2.5mm（取小值） | ±10%（最小±0.20mm） | ≤2.0% D | 中小口径低压流体输送用螺旋钢管 |
610mm＜D≤1422mm | ±0.75% D | ±0.5% D 或 ±3.5mm（取小值） | ±10%（最小±0.30mm） | ≤1.5% D | 大口径市政给排水、钢结构用螺旋钢管 |
D＞1422mm | ±0.75% D | ±0.5% D | ±12.5% | ≤1.0% D | 超大口径桩用、给排水用螺旋钢管 |
• 补充：直线度≤1.2mm/m，全长直线度≤0.15%；钢管端面切斜不得超过钢管外径的1%，且最大不得超过6mm；焊缝余高：壁厚≤13mm时≤3.5mm，壁厚＞13mm时≤4.5mm
3.2 API 5L PSL1与PSL2螺旋钢管核心差异
管控项目 | PSL1等级 | PSL2等级 |
化学成分 | 仅规定C、Mn、S、P上限，无微量元素、碳当量强制要求 | 强制规定全元素含量范围，碳当量CEV≤0.40%，冷裂纹敏感系数Pcm≤0.22%，S≤0.015%、P≤0.020%，上限大幅收紧 |
力学性能 | 仅规定屈服强度、抗拉强度范围，无冲击韧性强制要求 | 强制规定-20℃/-40℃低温夏比冲击功最小值，屈强比≤0.93强制管控，焊缝与母材拉伸性能偏差≤10%，焊缝强度系数≥0.9 |
交货状态 | 热轧/焊后状态即可交货 | 必须按标准要求进行正火、去应力退火、TMCP等控轧控冷交货，焊缝必须进行焊后热处理 |
无损检测 | 协议约定，非强制 | 钢管全焊缝100%超声波探伤+100%射线检测，管端必须进行磁粉/涡流检测，强制要求，缺陷零容忍 |
工艺性能 | 仅协议要求压扁/扩口/弯曲试验 | 强制要求逐批次进行导向弯曲试验，焊缝必须进行横向拉伸、冲击试验，焊缝弯曲180°无裂纹 |
成型管控 | 无强制成型角要求 | 强制规定螺旋成型角范围30°~70°，带钢宽度与管径匹配系数必须符合标准要求，严禁成型角过小导致焊缝应力集中 |
适用场景 | 非核心集输管线、低压陆地管线、通用流体输送、钢结构 | 油气集输主干线、高寒地区管线、高压集输管线，严禁用于油气长输主干线核心段 |
3.3 美标SCH壁厚分级体系
与无缝钢管、直缝钢管通用全球管道工程壁厚分级标准，核心分级：低压通用SCH5、SCH10、SCH20；中压通用SCH30、SCH40、STD；高压通用SCH60、SCH80、XS；超高压通用SCH100、SCH120、SCH140、SCH160、XXS，螺旋钢管仅适用于SCH40及以下低压壁厚分级。三、全体系生产工艺与极 致细节管控
螺旋钢管的核心质量由螺旋成型工艺与焊接工艺共同决定，全球主流生产工艺分为螺旋缝双面埋弧焊（SSAW/SAWH） 核心路线，辅以螺旋缝高频焊、螺旋缝电弧焊等特种工艺，不同工艺对应不同的规格范围、质量等级与应用场景，全流程严格遵循对应标准的质控要求。
1. 螺旋缝双面埋弧焊钢管（SSAW）生产全流程与质控细节
SSAW工艺是全球螺旋钢管的主流生产工艺，采用热轧钢带/钢卷为原料，连续螺旋成型+双面埋弧焊焊接，焊缝熔深大、生产灵活性强，可实现同宽度钢带生产多种大口径钢管，核心适用于外径Φ219mm~Φ3000mm、壁厚3.0mm~30mm的大口径钢管，国内主流为前摆式成型工艺，高等级厚壁管采用后摆式成型工艺。
全流程核心工序与极 致质控细节：
1. 原料准备与预处理
￮ 原料选用：采用符合标准要求的热轧钢带/钢卷，优先选用控轧控冷（TMCP）钢带，进厂后全卷进行化学成分复检、力学性能检测、表面质量检查，全板100%超声波探伤，严禁使用夹层、裂纹、超厚氧化皮、板型不良的不合格原料
￮ 预处理工序：开卷→多辊矫平→头尾剪切对接（单丝/双丝埋弧焊）→活套储料→圆盘剪纵剪定宽→铣边，核心管控钢带宽度偏差±0.3mm，边缘平行度≤0.15mm/m，边缘毛刺≤0.05mm，双面铣削标准焊接坡口，钝边1.5±0.5mm，保证后续成型与焊接质量
2. 螺旋成型工序
￮ 核心原理：通过递送辊将钢带连续送入三辊/五辊成型机，按预设螺旋成型角（30°~70°）渐进式连续弯曲成开口管状管坯，通过调整成型辊位置与成型角，实现管径的精 准调整
￮ 核心工艺参数：成型角30°~70°（管径越大成型角越小），递送速度5~15m/min，管坯合缝间隙0.5~2.5mm，管坯边缘错边量≤5%壁厚（最大≤2mm），管坯椭圆度≤1.0%
￮ 质控红线：成型过程全程激光跟踪合缝间隙与错边量，超差自动报警调整；严禁出现钢带划伤、边缘起皱、合缝错位、成型回弹超标，不合格管坯严禁进入焊接工序
3. 预焊工序
￮ 核心原理：采用富氩气体保护焊（MAG）对成型后的管坯合缝处进行连续高速预焊，固定管坯合缝间隙与成型管径，保证后续内、外焊的焊接稳定性，避免焊接过程中出现错边、合缝间隙波动
￮ 核心工艺参数：焊接电流200~400A，焊接速度与成型递送速度同步，焊缝余高≤2mm，无未焊透、气孔、飞溅、焊穿
￮ 质控红线：预焊后合缝间隙波动不得超过±0.3mm，严禁出现焊穿、未熔合，预焊焊缝必须连续完整，断焊处必须标记并后续补焊
4. 内焊与外焊工序
￮ 核心原理：采用纵列多丝埋弧焊（2~4丝），先在钢管内侧进行内焊，再在钢管外侧进行外焊，通过多丝焊接实现大熔深、高效率焊接，填充金属与母材完全熔合，形成完整焊缝，完全焊透整个管壁
￮ 核心工艺参数：内焊焊接电流500~1000A，焊接速度与成型速度同步，熔深≥0.8倍壁厚；外焊焊接电流600~1200A，熔深≥1.2倍壁厚，完全焊透整个管壁，焊缝余高1.5~4.5mm（按壁厚分级）
￮ 质控红线：焊接过程全程焊缝自动跟踪，实时监控焊接电流、电压、速度，严禁出现未焊透、未熔合、气孔、夹渣、裂纹；焊剂必须按要求350℃烘干2小时，去除水分，避免焊缝产生气孔；焊接线能量严格按材质要求管控，避免热影响区晶粒粗大导致韧性下降
5. 焊缝在线无损检测
￮ 核心原理：焊接完成后，立即通过在线超声波自动探伤仪对焊缝进行100%连续检测，实时识别未焊透、未熔合、气孔、夹渣、裂纹等缺陷，自动报警并喷涂标记
￮ 质控红线：缺陷标记位置必须精 准，后续必须完全切除或补焊，补焊后必须重新进行无损检测；探伤设备每班必须进行灵敏度校准，确保缺陷检出率100%
6. 定尺切断工序
￮ 核心原理：采用空气等离子切割机/铣切机，按定尺长度对连续成型的钢管进行在线跟踪切断，切断过程与钢管成型速度同步
￮ 核心管控：定尺长度偏差≤+20mm/0mm，端面切斜≤0.5°，切断后去除端面毛刺、飞溅
￮ 质控红线：在线探伤标记的缺陷位置，必须完全切除，严禁缺陷流入下道工序
7. 平头倒棱与管端处理
￮ 核心工序：钢管两端平头、坡口加工，按标准要求加工30°±2°焊接坡口，钝边1.6±0.8mm，去除管端内外毛刺、飞边，管端椭圆度校正
￮ 质控红线：坡口表面无裂纹、夹层，焊缝处坡口平滑过渡，管端100mm内椭圆度≤0.5%，端面切斜不得超过钢管外径的1%
8. 静水压试验
￮ 核心原理：逐根进行水压试验，试验压力按公式P=2ST/D计算（S为钢管公称壁厚，T为材料许用应力，D为钢管公称外径），稳压时间≥10s（DN≤600mm）/≥15s（DN＞600mm）
￮ 质控红线：试验过程全程压力自动记录，无渗漏、无变形、无冒汗，不合格钢管严禁进入下道工序，试验压力记录必须存档备查
9. 离线无损检测与补焊
￮ 核心检测：水压试验合格后，对管端进行100%磁粉探伤，检测端面裂纹；对在线探伤标记的补焊位置、管端、可疑区域进行X射线工业电视复检，确保缺陷完全消除
￮ 补焊要求：缺陷补焊必须采用埋弧焊工艺，同一位置补焊次数不得超过2次，补焊长度不得小于50mm，补焊后必须重新进行无损检测与水压试验
10. 成品检验与入库
￮ 成品检验：逐根检查表面质量、尺寸精度，核对标识；按批次进行母材与焊缝的拉伸、冲击、弯曲、硬度试验，化学成分复检，确保性能符合标准要求
￮ 合格产品：进行表面除锈、防腐、管端保护、标识喷涂，包装入库，同步出具原厂质量证明书
2. 前摆式与后摆式成型工艺核心差异
对比维度 | 前摆式成型工艺 | 后摆式成型工艺 |
核心原理 | 成型机主机固定，带钢递送小车前后摆动，调整成型角实现管径变化 | 带钢递送线固定，成型机主机整体前后摆动，调整成型角实现管径变化 |
成型精度 | 管径调整便捷，成型精度中等，焊缝对中稳定性一般 | 成型精度高，焊缝对中稳定性好，合缝间隙波动小，厚壁管成型优势显著 |
生产效率 | 生产效率高，换规格调整时间短，适合大批量、多规格生产 | 生产效率中等，换规格调整时间长，适合大口径、厚壁、高钢级、单一批量生产 |
设备投入 | 设备结构简单，投入成本低，国内主流应用 | 设备结构复杂，投入成本高，仅高端生产线采用 |
适用范围 | 外径Φ219mm~Φ2020mm，壁厚3.0mm~16mm，通用低压流体输送、钢结构用螺旋钢管 | 外径Φ508mm~Φ3000mm，壁厚8.0mm~30mm，大口径厚壁、高钢级油气集输用螺旋钢管 |
3. 特种生产工艺补充
1. 螺旋缝高频焊（HFW）工艺
￮ 核心原理：采用高频电阻焊工艺，螺旋成型后通过高频电流实现管坯边缘熔融焊接，无填充金属，连续化生产
￮ 适用场景：外径Φ50mm~Φ630mm，壁厚2.0mm~12mm的小口径薄壁螺旋钢管，用于低压流体输送、电线套管、轻型钢结构
￮ 质控要求：焊缝必须进行在线热处理，100%涡流探伤，逐根进行水压试验，严禁用于承压工况
2. 大口径厚壁螺旋钢管工艺
￮ 核心原理：采用单张中厚钢板替代钢卷，预弯边后分段螺旋成型，双面埋弧焊焊接，解决钢卷厚度限制问题
￮ 规格范围：外径Φ1000mm~Φ3600mm，壁厚16mm~60mm
￮ 适用场景：大型钢结构柱、桥梁桩基、港口钢护筒、海洋工程桩用管，严禁用于承压流体输送
￮ 质控要求：必须进行焊后去应力退火，焊缝100%射线探伤，逐根进行尺寸精度与直线度检测
3. 不锈钢螺旋缝焊接钢管工艺
￮ 核心原理：采用不锈钢钢带/钢板，螺旋成型后采用钨极氩弧焊（TIG）+埋弧焊工艺焊接，焊缝背面充氩保护
￮ 适用场景：化工腐蚀性介质、食品医药洁净流体、污水处理大口径管道
￮ 质控要求：焊缝必须进行固溶处理，100%渗透探伤+射线探伤，逐根进行晶间腐蚀试验，确保焊缝耐蚀性能与母材一致
四、材质体系全解与全球牌号对照
螺旋钢管的材质体系以碳素结构钢、低合金高强度管线钢为核心，辅以低温专用钢、耐候钢、不锈钢等特种材质，核心要求是具备良好的焊接性能、冷弯成型性能，以及对应工况所需的力学性能、耐蚀性能、低温韧性。
1. 核心材质有害元素与焊接性能管控要求
焊接性能是螺旋钢管材质的核心管控指标，螺旋焊缝长度长、焊接热输入大，需通过严格控制碳当量（CEV）、冷裂纹敏感系数（Pcm）、有害元素含量，保证焊接过程中不出现冷裂纹、热裂纹，焊缝性能与母材匹配。
钢管类型 | C含量上限 | S含量上限 | P含量上限 | 碳当量CEV上限 | 冷裂纹敏感系数Pcm上限 | 执行标准 |
通用结构用螺旋钢管 | 0.22% | 0.045% | 0.045% | 0.45% | 无强制要求 | GB/T 30063、SY/T 5040 |
低压流体输送用螺旋钢管 | 0.20% | 0.035% | 0.035% | 0.42% | 无强制要求 | GB/T 3091-2025、SY/T 5037-2023 |
油气管线用PSL1螺旋钢管 | 0.22% | 0.030% | 0.030% | 0.43% | 0.25% | API 5L、GB/T 9711 |
油气管线用PSL2螺旋钢管 | 0.16% | 0.015% | 0.020% | 0.40% | 0.22% | API 5L、GB/T 9711 |
低温用螺旋钢管 | 0.18% | 0.015% | 0.020% | 0.40% | 0.20% | GB/T 24187 |
高钢级管线管（X70及以下） | 0.12% | 0.010% | 0.015% | 0.38% | 0.20% | API 5L、GB/T 9711 |
• 补充：S、P是有害元素，S会导致焊接热裂纹，P会导致焊缝冷脆性，高等级管线管必须严格控制；氢含量≤2ppm，避免焊缝产生氢致裂纹；氧含量≤40ppm，避免焊缝产生气孔；螺旋焊缝焊接线能量大，必须严格控制碳当量，避免热影响区脆化。
2. 四大核心材质体系全解
2.1 碳素结构钢（螺旋钢管最通用主力材质）
碳素结构钢以铁、碳为核心元素，碳含量≤0.25%，焊接性能优异、成本低、生产工艺成熟，占螺旋钢管总用量的80%以上。
牌号 | 核心标准 | 屈服强度≥MPa | 抗拉强度MPa | 核心性能特点 | 典型应用场景 |
Q195 | GB/T 700 | 195 | 315~430 | 塑性极 佳、焊接性能优异、强度低 | 电线套管、通风管道、轻型装饰结构件 |
Q215 | GB/T 700 | 215 | 335~450 | 塑性好、焊接性能好、强度适中 | 低压给排水、通风管道、脚手架、一般结构件 |
Q235B | GB/T 700 | 235 | 375~500 | 综合性能均衡、焊接性能优异、成本低、-20℃冲击韧性达标 | 市政给排水、污水输送、钢结构桩基、低压燃气管道、通用结构件，全球螺旋钢管最通用牌号 |
Q275B | GB/T 700 | 275 | 410~540 | 强度较高、焊接性能良好、塑性适中 | 中低压承压管道、承重钢结构、厚壁桩用管 |
Q355B | GB/T 1591 | 355 | 470~630 | 低合金高强度钢、焊接性能优异、-20℃低温韧性好、承载能力强 | 桥梁桩基、风电塔架、承重钢结构、中高压低压流体管道、油气集输支线 |
Q420B | GB/T 1591 | 420 | 520~680 | 高强度、焊接性能良好、低温韧性达标 | 高强度钢结构、大口径厚壁桩用管、重载结构件、海洋工程桩用管 |
2.2 低合金高强度管线钢（油气行业高端核心材质）
管线钢是油气集输管线用螺旋钢管专用材质，按最小屈服强度分级，国内以L系列命名，国际API标准以X系列命名，具备优异的焊接性能、低温韧性、抗硫化氢腐蚀性能，螺旋钢管最高适用钢级为X70，严禁X80及以上钢级螺旋钢管用于油气长输主干线。
国标牌号 | API对应钢级 | 最小屈服强度MPa | 抗拉强度MPa | 核心性能特点 | 典型应用场景 |
L245NB/MB | B | 245 | 415~570 | 焊接性能优异、-20℃低温韧性好、成本适中 | 油气田集输管线、市政高压燃气管道、中低压流体输送 |
L290NB/MB | X42 | 290 | 415~760 | 综合性能均衡、低温韧性好、焊接性能优异 | 油气长输支线、集输管线、中高压燃气管道 |
L360NB/MB | X52 | 360 | 460~760 | 高强度、-40℃低温韧性优异、抗疲劳性能好、焊接性能稳定 | 油气集输主干线、高寒地区管线、高压燃气管道 |
L415NB/MB | X60 | 415 | 520~760 | 中高钢级、高强度、低温韧性好、抗变形能力强 | 油气集输主干线、大口径高压管线、山区管线 |
L450QB/MB | X65 | 450 | 535~760 | 高钢级、高强度、-40℃低温韧性优异、抗硫化氢腐蚀可选 | 油气集输主干线、高寒地区管线、高压集输管线 |
L485QB/MB | X70 | 485 | 570~760 | 高钢级、TMCP工艺生产、高强度、优异的低温韧性、抗疲劳性能 | 油气集输主干线、大口径高压管线，螺旋钢管最高适用钢级 |
2.3 特种工况专用材质
材质类别 | 核心牌号 | 核心标准 | 核心性能特点 | 适用场景 |
低温专用钢 | 16MnDR、09MnNiDR、L245NLO | GB/T 3531、API 5L | -40℃~-70℃低温冲击韧性优异、无低温脆性、焊接性能好 | 高寒地区油气集输管线、低温液体辅助输送管道、低温承压设备 |
耐候结构钢 | Q355NH、Q235NH | GB/T 4171 | 耐大气腐蚀性能优异、焊接性能好、强度高、免涂装 | 户外钢结构、桥梁桩基、风电塔架、港口工程外露构件 |
抗硫腐蚀专用钢 | L245NCS、L360NCS、X52MS | API 5L、GB/T 9711 | 超低硫磷含量、抗氢致开裂（HIC）、抗硫化物应力腐蚀开裂（SSCC） | 高含硫油气田集输管线、酸性介质输送管道 |
不锈钢 | 06Cr19Ni10（304）、022Cr17Ni12Mo2（316L） | GB/T 12771、ASTM A312 | 耐蚀性能优异、焊接性能好、高低温性能稳定、内壁光洁度高 | 化工腐蚀性介质、食品医药洁净流体、污水处理大口径管道 |
海洋工程用钢 | Q355ME、Q420ME | GB/T 714 | 高韧性、抗海水腐蚀、抗疲劳性能优异、焊接性能好 | 海洋平台、跨海桥梁、港口工程桩基、钢护筒 |
2.4 核心材质与焊材匹配规范（螺旋钢管特有核心要求）
螺旋钢管的焊缝性能直接决定钢管整体质量，焊材与母材的匹配是焊接质量的核心，必须保证焊缝金属的化学成分、力学性能、低温韧性不低于母材标准下限，焊缝强度系数≥0.9。
母材牌号 | 推荐焊材类型 | 螺旋缝高频焊 | 双面埋弧焊焊材匹配 | 核心匹配要求 |
Q235B | 碳素钢焊材 | 无填充金属，母材自熔 | 焊丝H08A/H08MnA，焊剂HJ431 | 焊缝抗拉强度≥375MPa，-20℃冲击功≥27J，焊缝弯曲180°无裂纹 |
Q355B | 低合金钢焊材 | 无填充金属，母材自熔 | 焊丝H08MnA/H10Mn2，焊剂HJ431/SJ101 | 焊缝屈服强度≥355MPa，-20℃冲击功≥34J，焊缝强度系数≥0.9 |
L245/L360管线钢 | 管线钢专用焊材 | 不适用 | 焊丝H08MnMoA，焊剂SJ101 | 焊缝低温韧性与母材匹配，-20℃冲击功≥40J，碳当量与母材一致，无淬硬组织 |
X60/X70高钢级管线钢 | 微合金化专用焊材 | 不适用 | 焊丝H08CrMoNiTi，烧结焊剂SJ101G | 焊缝高强度、高韧性匹配，-40℃冲击功≥60J，焊接线能量严格管控，热影响区韧性不低于母材80% |
304/316L不锈钢 | 不锈钢专用焊材 | 不适用 | 焊丝H0Cr21Ni10/H00Cr19Ni12Mo2，无锰型碱性焊剂 | 焊缝耐蚀性能不低于母材，无晶间腐蚀倾向，碳含量≤0.03%（316L），焊缝背面充氩保护 |
3. 全球核心牌号全体系对照
中国GB牌号 | 美国ASTM/API牌号 | 欧盟EN牌号 | 日本JIS牌号 | 俄罗斯GOST牌号 | 核心适用场景 |
Q235B | A53 Gr.B、A283 Gr.D | S235JR | STPG370、SS400 | St3sp | 低压流体输送、通用钢结构、市政给排水管道 |
Q355B | A572 Gr.50、API 5L X52 | S355J2H | STK490 | 09G2S | 承重钢结构、桥梁桩基、中低压流体管道、油气集输支线 |
L245NB | API 5L B、A106 Gr.B | P235GH、L245NB | STPG38 | 10 | 油气集输管线、市政高压燃气管道 |
L360NB | API 5L X52 | L360NB | STPG42 | 17G1S | 油气集输主干线、高压燃气管道 |
L450QB | API 5L X65 | L450QB | STPG52 | 14X2ГСР | 油气集输主干线、高寒地区管线 |
L485QB | API 5L X70 | L485QB | STPG60 | 14X2ГСР | 高压油气集输管线，螺旋钢管最高适用钢级 |
06Cr19Ni10（304） | ASTM A312 TP304 | 1.4301 | SUS304TP | 08X18H10 | 通用化工、食品医药、污水处理管道 |
022Cr17Ni12Mo2（316L） | ASTM A312 TP316L | 1.4404 | SUS316LTP | 03X17H14M2 | 强腐蚀化工、海洋工程、制药管道 |
五、交货状态与热处理工艺全规范
交货状态直接决定螺旋钢管的金相组织、力学性能、焊缝质量与适用工况，是螺旋钢管质量的核心指标，全球所有标准均对交货状态做出强制规定，重点突出螺旋焊缝的焊后热处理要求，消除长焊缝带来的焊接残余应力。
交货状态代号 | 交货状态全称 | 核心工艺细节 | 组织变化 | 适用材质 | 核心性能效果 | 适用场景 |
+AW | 焊后状态 | 焊接成型后空冷，无额外热处理 | 焊缝为铸态组织，热影响区存在淬硬组织，存在较大焊接残余应力，螺旋焊缝应力分布不均 | 碳素钢Q195~Q235B、低强度管线钢L245 | 保证基本成型性能，成本最 低，生产效率最高 | 低压流体输送、非承压钢结构、桩用管、通用给排水管道 |
+SR | 去应力退火 | 焊后整体加热至550~650℃（Ac1相变点以下100~200℃），保温后缓慢冷却，保温时间按壁厚2min/mm控制 | 完全消除焊接残余应力，不改变焊缝与母材基体组织，降低焊缝硬度，改善焊缝塑性 | 碳素钢、低合金钢、不锈钢 | 消除长焊缝焊接残余应力，防止钢管变形、开裂，提升尺寸稳定性与抗疲劳性能 | 厚壁螺旋钢管、大口径钢结构柱、低温工况用管、精度要求高的构件 |
+N | 正火状态 | 焊后整体加热至Ac3相变点以上30~50℃，保温后空冷 | 细化焊缝与热影响区晶粒，均匀组织，消除魏氏组织、淬硬组织，完全消除焊接残余应力，改善焊缝冲击韧性 | 碳素钢、低合金管线钢、低温用钢 | 大幅提升焊缝冲击韧性、低温性能，使焊缝与母材组织性能均匀化，焊缝强度系数≥0.9 | 油气管线用螺旋钢管、低温管道、中高压承压管道、高等级PSL2管线管 |
+NR | 正火+回火 | 正火后，加热至Ac1相变点以下20~50℃高温回火，保温后空冷 | 消除正火内应力，稳定组织，调整焊缝硬度与韧性，组织均匀性进一步提升，残余应力完全消除 | 合金钢管、中厚壁管线钢、低温用钢 | 兼顾焊缝强度与低温韧性，提升组织稳定性与抗疲劳性能，改善焊缝抗应力腐蚀能力 | 高钢级管线管、低温管线管、高寒地区集输管线、厚壁承压管道 |
+TM | 热机械轧制状态（TMCP） | 原料钢带采用控轧控冷工艺生产，焊后不额外热处理，仅进行焊缝局部去应力处理 | 母材为超细晶粒组织，焊缝经局部热处理后组织均匀，综合性能优异 | 低合金高强度管线钢X42~X70 | 高强度、高韧性、优异的焊接性能，低碳当量，抗裂性能好，焊接残余应力小 | 油气集输管线、高钢级螺旋钢管、大口径高压管道 |
+SS | 固溶处理 | 不锈钢焊管焊后加热至1050~1150℃，保温后快速水冷 | 焊缝碳化物完全固溶到奥氏体基体中，消除晶间腐蚀倾向，提升焊缝耐蚀性与塑性 | 奥氏体不锈钢、双相不锈钢 | 焊缝耐蚀性能与母材一致，塑性、韧性极 佳，无晶间腐蚀风险 | 不锈钢化工管道、食品医药洁净管道、强腐蚀介质输送管道 |
+AR | 消除应力回火 | 焊后加热至250~400℃低温回火，保温后空冷 | 部分消除焊接残余应力，稳定组织，降低焊缝硬度，不改变基体组织 | 碳素钢、低合金钢结构用钢 | 轻度消除焊接残余应力，防止管体变形，成本低、生产效率高 | 大口径钢结构桩用管、钢护筒、非承压构件 |
六、尺寸规格范围、公差体系与重量计量规范
1. 全工艺尺寸规格总范围
生产工艺 | 外径总范围 | 壁厚总范围 | 长度范围 | 核心精度特点 | 典型适用规格区间 |
螺旋缝双面埋弧焊（SSAW）前摆式 | Φ219mm ~ Φ2020mm | 3.0mm ~ 16mm | 6m ~ 12m | 外径公差±0.75%~±1.0%，壁厚公差±10%，生产效率高，换规格便捷 | 市政给排水通用管：Φ325mm~Φ1220mm，壁厚6.0mm~12mm；桩用管：Φ508mm~Φ1820mm，壁厚8.0mm~16mm |
螺旋缝双面埋弧焊（SSAW）后摆式 | Φ508mm ~ Φ3000mm | 8.0mm ~ 30mm | 6m ~ 12m | 外径公差±0.5%~±0.75%，壁厚公差±7.5%~±10%，厚壁管成型精度高 | 大口径厚壁桩用管：Φ1020mm~Φ3000mm，壁厚12mm~30mm；油气集输管线：Φ508mm~Φ1220mm，壁厚8.0mm~20mm |
螺旋缝高频焊（HFW） | Φ50mm ~ Φ630mm | 2.0mm ~ 12mm | 6m ~ 12m | 外径公差±0.75%，壁厚公差±10%，尺寸精度优于埋弧焊螺旋管 | 小口径低压流体管：Φ114mm~Φ219mm，壁厚3.0mm~8.0mm；电线套管、通风管道 |
大口径厚壁螺旋焊（钢板成型） | Φ1000mm ~ Φ3600mm | 16mm ~ 60mm | 3m ~ 12m | 外径公差±1.0%，壁厚公差±12.5%，非标规格灵活性强 | 大型钢结构柱、桥梁钢护筒、海洋工程桩用管：Φ1500mm~Φ3600mm，壁厚20mm~60mm |
2. 全球通用重量计算公式
1. 中国国标理论重量计算公式（GB/T 3091-2025、SY/T 5037-2023）
每米理论重量（kg/m）= 0.0246615 × (D - S) × S
其中：D=钢管公称外径（mm），S=钢管公称壁厚（mm），钢的密度取7.85kg/dm³
￮ 示例：Φ820×10的Q235B螺旋钢管，每米理论重量=0.0246615×(820-10)×10=199.76kg/m
2. 热浸镀锌螺旋钢管重量计算公式
镀锌后每米理论重量（kg/m）= 黑管理论重量 × 镀锌层重量系数C
￮ 镀锌层重量≥300g/m²，系数C=1.02；镀锌层重量≥500g/m²，系数C=1.03；锌铝合金镀层系数C=1.02
3. 水泥砂浆衬里螺旋钢管重量计算公式
衬里后每米总重量（kg/m）= 钢管黑管理论重量 + 水泥砂浆衬里每米重量
水泥砂浆衬里每米重量（kg/m）= 0.002466 × (D - 2δ - S) × δ × 2300
其中：δ=水泥砂浆衬里厚度（mm），水泥砂浆密度取2300kg/m³
4. 美标重量计算公式（ASTM A252、A53）
每英尺理论重量（lb/ft）= 10.69 × (D - S) × S / 1000
其中：D=钢管公称外径（inch），S=钢管公称壁厚（inch）
5. 实际重量计算公式
交货实际总重量=单支钢管实际重量×支数，单支实际重量=每米理论重量×实际长度×壁厚偏差修正系数
￮ 补充：壁厚正偏差钢管，实际重量高于理论重量；壁厚负偏差钢管，实际重量低于理论重量，贸易合同必须明确约定重量偏差允许范围，国标规定单支重量偏差不得超过±10%，批次平均重量偏差不得超过±5%
3. 贸易结算核心规则
1. 计价方式：全球通用两种计价方式，一是过磅实际重量计价（大宗贸易、钢结构用管主流，按实际过磅重量结算），二是理论重量计价（定尺工程单、给排水管道主流，按公式计算的理论重量结算），合同必须明确约定计价方式。
2. 交货偏差约定：国标规定，螺旋钢管交货数量允许偏差为±10%，定尺管长度偏差为+20mm/0mm，短尺管数量不得超过批次总重量的5%。
3. 质量证明书强制要求：每批次交货必须附带原厂质量证明书（材质单），内容必须包含：炉批号、钢号、化学成分、母材与焊缝力学性能、尺寸规格、交货状态、执行标准、水压试验/无损检测结果、焊缝检测报告、生产日期、生产厂家公章，缺一不可。
4. 焊缝质量约定：贸易合同必须明确焊缝无损检测等级、验收标准、焊后热处理要求，油气管线用管必须明确PSL1/PSL2等级、焊缝冲击韧性要求、焊缝强度系数，避免质量纠纷。
5. 成型工艺约定：大口径厚壁管、高钢级管线管必须明确约定前摆式/后摆式成型工艺，严禁用前摆式工艺替代后摆式工艺生产厚壁高钢级钢管。
七、管端形式、连接方式与密封体系
1. 主流管端形式与标准规范
管端形式 | 标准规范 | 加工细节要求 | 适用场景 |
平端（PE） | GB/T 3091、SY/T 5037 | 端面与钢管轴线垂直，垂直度≤0.5°，无毛刺、飞边，端面平头倒角 | 低压流体输送、钢结构、现场焊接连接、定尺加工用管，螺旋钢管最通用管端形式 |
坡口端（BE） | GB/T 12459、ASME B16.25 | 坡口角度30°+5°/-0°，钝边1.6mm±0.8mm，坡口表面无裂纹、夹层，螺旋焊缝处坡口平滑过渡，无尖角 | 中低压管道、现场焊接连接、油气集输管线、承压管道，是工程用螺旋钢管主流管端形式 |
承插端（SE） | SY/T 5037-2023、CJ/T 442 | 分为承口端与插口端，承口内径与插口外径匹配，间隙≤0.5mm，承口深度≥100mm，端面倒角，无毛刺 | 市政给排水管道、污水输送管道，配套橡胶圈柔性连接，安装便捷，无需焊接 |
法兰端（FE） | GB/T 9113 | 管端焊接配套平焊法兰/对焊法兰，法兰与钢管焊接焊缝100%无损检测，法兰密封面无损伤，螺旋焊缝位于法兰螺栓孔间隙位置 | 需频繁拆卸检修的管道、设备进出口管道、阀门连接、中低压化工管道 |
螺纹端（TE） | API 5B、GB/T 7306 | 英制管螺纹（G/R/Rc），螺纹锥度1:16，牙型角55°，螺纹表面无毛刺、断牙，螺纹加工前管端外焊缝余高完全磨平 | 小口径低压流体管道、燃气管道、仪表管道，无需焊接，快速连接，大口径螺旋钢管极少采用 |
加厚端（UE） | API 5CT | 管端内外加厚，加厚端壁厚比管体厚30%~100%，加厚段平滑过渡，无应力集中 | 油气井套管、高压螺纹连接管道，提升螺纹连接强度，螺旋钢管极少采用 |
2. 全场景连接方式与密封体系
连接方式 | 核心标准 | 适用管径范围 | 适用压力范围 | 密封原理 | 焊缝处理要求 | 适用场景与禁忌 |
焊接连接 | GB 50236、ASME B31.3 | Φ219mm~Φ3000mm | 常压~6.4MPa | 钢管与管件/法兰熔合为一体，金属基体连续，无泄漏点，是螺旋钢管最可靠的连接方式 | 焊接前必须清理管端焊缝余高、油污、锈蚀，对口错边量≤10%壁厚；环向焊缝与螺旋焊缝必须错开≥100mm，严禁十字焊缝；焊接前管端坡口必须平滑过渡，螺旋焊缝处无尖角 | 通用所有中低压承压工况、市政给排水、油气集输管线、钢结构、化工管道，是大口径螺旋钢管唯 一可靠的连接方式；禁忌：薄壁不锈钢管（易焊接变形）、现场无法动火的场景、设计压力＞10MPa的高压工况 |
承插式柔性连接 | SY/T 5037-2023、CJ/T 442 | Φ219mm~Φ2020mm | 常压~1.0MPa | 插口插入承口，通过橡胶密封圈挤压实现密封，分为单胶圈、双胶圈密封，可适应少量沉降与位移 | 承插口处焊缝余高必须完全磨平，与管体齐平，避免划伤橡胶密封圈；管端无毛刺、飞边，保证密封圈贴合紧密 | 市政给排水、污水输送、低压农田灌溉管道，安装便捷、可适应地基沉降，无需焊接；禁忌：高压、高温、易燃易爆介质管道、振动剧烈的工况 |
法兰连接 | GB/T 9113、ASME B16.5 | Φ219mm~Φ3000mm | 常压~6.4MPa | 两片法兰通过螺栓紧固，挤压中间垫片实现密封，分为突面、凹凸面、榫槽面密封形式 | 钢管与法兰焊接时，必须保证螺旋焊缝位于法兰螺栓孔间隙位置，严禁螺旋焊缝正对螺栓孔；焊接后必须对焊缝进行无损检测，法兰平面与钢管轴线垂直 | 需频繁拆卸检修的管道、设备进出口管道、阀门连接、中低压化工管道、水处理厂管道；禁忌：强振动、交变载荷工况（易螺栓松动泄漏）、埋地管道（检修不便） |
沟槽连接（卡箍连接） | GB 51359、CJ/T 156 | Φ100mm~Φ600mm | 常压~2.5MPa | 钢管端部滚制标准沟槽，卡箍嵌入沟槽内，紧固螺栓挤压橡胶密封圈实现密封 | 沟槽滚制前必须将螺旋焊缝余高完全磨平，与管体齐平，避免沟槽处焊缝开裂、密封圈密封不严；沟槽处焊缝必须进行无损检测，无缺陷 | 市政给排水、消防管道、低压燃气管道、空调循环水管道，安装便捷、可拆性强；禁忌：大口径厚壁管、高温、高压、易燃易爆介质管道、振动剧烈的工况 |
卡箍式刚性连接 | GB 50268 | Φ500mm~Φ3000mm | 常压~1.6MPa | 钢管端部焊接配套卡箍，通过螺栓紧固两片卡箍，挤压中间橡胶密封圈实现密封 | 管端焊接卡箍时，必须避开螺旋焊缝，焊接后对焊缝进行无损检测；管端焊缝余高磨平，保证密封圈贴合 | 市政给排水大口径管道、污水输送管道、地下管廊管道，安装便捷，可适应少量轴向位移；禁忌：高压、高温、易燃易爆介质管道 |
八、全领域应用场景与选型核心原则
1. 全领域核心应用场景
螺旋钢管凭借大口径生产优势、成本低、生产灵活性强、抗变形能力突出的特点，广泛应用于市政工程、给排水环保、钢结构桩基、油气能源、电力、港口海洋工程等国民经济全领域，是全球大口径低压流体输送、钢结构工程领域的核心钢管品类，占大口径钢管总产量的80%以上。
1. 市政工程与环保领域（第 一大应用场景）
￮ 核心应用：市政给排水主干管道、饮用水输送管道、城镇污水输送管道、污水处理厂工艺管道、海绵城市雨水调蓄管道、地下管廊综合管道、供暖热力一次网管道
￮ 核心标准：GB/T 3091-2025、SY/T 5037-2023、CJ/T 442
￮ 主流工艺与材质：螺旋缝双面埋弧焊钢管，材质Q235B、Q355B，表面处理为3PE防腐、水泥砂浆衬里、涂塑防腐，规格DN200~DN3000
￮ 核心优势：大口径生产成本远低于直缝钢管，同宽度钢带可生产多种管径，生产周期短，内壁水泥砂浆衬里防腐寿命可达50年以上，完全满足大口径低压流体输送要求
2. 钢结构与桩基工程领域（核心支柱应用场景）
￮ 核心应用：建筑钢结构柱/梁、桥梁桩基、港口工程钢护筒、海洋平台桩基、风电塔架基础桩、光伏支架、基坑支护钢围檩、临时钢支撑
￮ 核心标准：SY/T 5040-2017、GB/T 30063、GB 50205、GB/T 37636
￮ 主流工艺与材质：螺旋缝双面埋弧焊钢管，材质Q235B、Q355B、Q355NH、Q420B，规格DN300~DN3600，壁厚8mm~60mm
￮ 核心优势：螺旋焊缝应力分布均匀，抗弯曲、抗压缩、抗变形能力优于同规格直缝钢管，大口径厚壁管生产成本远低于直缝钢管和无缝钢管，生产灵活性强，可定制化生产非标大口径厚壁管
3. 油气能源领域（高端应用场景）
￮ 核心应用：油气田集输管线、油气长输支线、城市高压燃气管道、油田注水管道、成品油输送管道、LNG接收站辅助管道、油气站场工艺管道
￮ 核心标准：GB/T 9711-2017、API Spec 5L
￮ 主流工艺与材质：后摆式成型螺旋缝双面埋弧焊钢管，材质L245~L485（B~X70），分为PSL1/PSL2等级，表面3PE/FBE防腐，规格DN200~DN1200
￮ 核心优势：大口径管线生产成本比直缝钢管低30%以上，生产灵活性强，可满足长输支线大口径、中低压输送要求，焊缝质量稳定，符合油气行业标准要求
4. 电力行业领域
￮ 核心应用：电站循环水管道、冷却水管道、脱硫脱硝系统污水管道、通风管道、灰渣输送管道、风电塔架、光伏支架、低压电缆保护管
￮ 核心标准：GB/T 3091、DL/T 802
￮ 主流工艺与材质：螺旋缝双面埋弧焊钢管，材质Q235B、Q355B，规格DN300~DN2600
￮ 核心优势：大口径成型性能好、防腐处理便捷、成本低、安装方便，完全满足电站非高温高压大口径管道的使用要求，是电站循环水管道的首 选管型
5. 港口与海洋工程领域
￮ 核心应用：港口码头桩基、跨海桥梁钢护筒、海洋平台导管架、围海造陆钢护筒、海底管线登陆段保护套管、海岸防护工程构件
￮ 核心标准：GB/T 37636、SY/T 5040
￮ 主流工艺与材质：大口径厚壁螺旋缝双面埋弧焊钢管，材质Q355ME、Q420ME、耐候钢、双相不锈钢，规格DN1000~DN3600，壁厚16mm~60mm
￮ 核心优势：可生产超大口径厚壁钢管，抗弯曲、抗冲击性能优异，生产成本远低于直缝钢管，可定制化生产满足海洋工程特殊工况要求
6. 化工与其他工业领域
￮ 核心应用：化工低压工艺管道、矿浆输送管道、煤浆输送管道、制药厂污水管道、食品加工厂流体管道、船舶压载水管道、通风除尘管道、电缆保护管
￮ 核心标准：GB/T 12771、GB/T 3091、HG/T 20553
￮ 主流工艺与材质：碳钢螺旋缝埋弧焊钢管、不锈钢螺旋缝焊接钢管、衬塑复合螺旋钢管，材质304/316L不锈钢、Q235B、Q355B，规格DN150~DN2000
￮ 核心优势：大口径生产成本低，内壁光洁度高，可定制化生产，成本比无缝不锈钢管低60%以上，适合中低压腐蚀性介质、大口径流体输送
2. 特殊工况选型核心原则与禁忌规范
1. 压力工况选型原则
￮ 设计压力≤1.6MPa：优先选用螺旋缝双面埋弧焊钢管，执行GB/T 3091、SY/T 5037标准，材质Q235B、Q355B，是市政给排水、污水输送的首 选
￮ 1.6MPa＜设计压力≤6.4MPa：选用后摆式成型高等级螺旋缝双面埋弧焊钢管，执行GB/T 9711、API 5L PSL2标准，材质L245~L415（X42~X60），焊缝必须进行焊后去应力退火、100%超声波+射线无损检测
￮ 设计压力＞6.4MPa：优先选用直缝埋弧焊钢管、无缝钢管，仅X70钢级螺旋钢管可用于油气集输管线，必须进行整体正火处理、全焊缝100%无损检测，严禁用于油气长输主干线核心段
￮ 设计压力＞10MPa：严禁使用螺旋钢管，必须选用无缝钢管、高等级直缝埋弧焊钢管
￮ 禁忌：普通螺旋钢管严禁用于设计压力＞1.6MPa的易燃易爆、剧毒介质管道；螺旋钢管严禁用于超高压锅炉管、超高压压力容器、高压加氢反应器管道
2. 温度工况选型原则
￮ 工作温度≤120℃：可选用Q235B、Q355B普通碳素钢螺旋钢管，适用于水、燃气、常温流体输送，是最通用选型
￮ 120℃＜工作温度≤250℃：选用Q355B、16Mn低合金钢螺旋钢管，必须进行焊后去应力退火，适用于低压蒸汽、中温循环水管道
￮ 工作温度＞250℃：严禁使用螺旋钢管，必须选用无缝合金钢管、直缝埋弧焊钢管
￮ 低温工况：工作温度≥-20℃，选用Q355B NB级螺旋钢管；-40℃≤工作温度＜-20℃，选用16MnDR、L245NLO低温钢螺旋钢管，必须进行整体正火处理；工作温度＜-40℃，严禁使用螺旋钢管，优先选用无缝钢管
￮ 禁忌：碳素钢螺旋钢管严禁长期在250℃以上工况使用，会产生石墨化，导致强度大幅下降；普通螺旋钢管严禁在-40℃以下低温工况使用，会发生低温脆性断裂
3. 腐蚀工况选型原则
￮ 弱腐蚀清水、中性介质：选用Q235B螺旋钢管+水泥砂浆衬里/3PE防腐层，是市政给排水首 选
￮ 弱酸、弱碱、轻度腐蚀介质：选用304不锈钢螺旋钢管，或碳钢衬塑复合螺旋钢管
￮ 中强腐蚀、氯离子含量50~500ppm、海洋环境：选用316L不锈钢螺旋钢管，焊缝必须进行固溶处理，或碳钢衬胶/衬四氟复合螺旋钢管
￮ 强腐蚀、氯离子含量＞500ppm、强酸强碱介质：优先选用无缝合金钢管、衬四氟复合钢管，普通不锈钢螺旋钢管慎用
￮ 高含硫油气介质：选用抗硫专用管线钢螺旋钢管，超低硫磷含量，必须通过HIC/SSCC试验验证，严禁用于高含硫高压油气管道
￮ 禁忌：304/316L不锈钢螺旋钢管严禁在高浓度氯离子工况长期使用，焊缝处优先发生应力腐蚀开裂；普通碳钢螺旋钢管严禁在强腐蚀介质中无防腐使用
4. 安全等级工况选型原则
￮ 一般安全等级：民用建筑给排水、消防、非承重钢结构、市政污水管道，可选用普通螺旋缝双面埋弧焊钢管
￮ 中等安全等级：市政给排水主干线、油气集输支线、一般化工管道、承重钢结构、桥梁桩基，选用高等级螺旋缝双面埋弧焊钢管，PSL2等级，焊缝100%无损检测
￮ 高安全等级：油气集输主干线、城市高压燃气主干线、易燃易爆介质管道、剧毒介质管道、港口海洋工程桩用管，选用后摆式成型高等级螺旋缝双面埋弧焊钢管，API 5L PSL2等级，整体热处理，全项检测验证
￮ 极高安全等级：油气长输主干线核心段、核安全级管道、超高压锅炉管道、军工特种管道、超低温深冷管道、高频交变载荷工况，严禁使用螺旋钢管，必须选用无缝钢管、高等级直缝埋弧焊钢管
￮ 禁忌：螺旋钢管严禁用于核安全级、军工火炸药、超高压锅炉等极高安全等级工况；严禁在设计规范明确要求使用无缝钢管、直缝钢管的场景中，用螺旋钢管替代；严禁用于高频交变载荷、振动剧烈的工况，螺旋焊缝易发生疲劳失效
九、全流程质量管控与检测规范
1. 全项检测规范
螺旋钢管的质量管控核心是螺旋焊缝全长度质量管控，所有检测项目分为母材检测、焊缝专项检测、整体性能检测三大类，全球标准均要求焊缝100%全覆盖检测，逐根进行核心项目检测，批次进行全项性能验证，确保产品符合标准要求。
1. 原材料入厂检测
￮ 化学成分分析：直读光谱仪检测钢卷/钢板的C、Si、Mn、S、P及合金元素含量，验证是否符合标准要求，每炉号必检
￮ 力学性能检测：拉伸试验、弯曲试验、冲击试验，验证母材的屈服强度、抗拉强度、延伸率、冲击韧性，每批次必检
￮ 无损检测：钢卷/钢板全板100%超声波探伤，检测内部夹层、裂纹、缩孔缺陷，不合格原材料严禁投产
￮ 板型与尺寸检测：检测钢带宽度、厚度、平直度，板型不良的钢带严禁用于螺旋成型
2. 生产过程在线检测
￮ 成型尺寸检测：激光测径仪实时监测管体外径、椭圆度、合缝间隙、错边量，超差自动报警调整
￮ 焊接参数监控：实时监控焊接电流、电压、速度、线能量、递送速度，异常参数自动记录、标记钢管
￮ 焊缝在线无损检测：焊缝100%连续超声波自动探伤，实时检测未焊透、未熔合、裂纹、气孔、夹渣缺陷，不合格位置自动喷涂标记，缺陷检出率100%
￮ 定尺切断监控：实时监测定尺长度、端面切斜，超差自动调整
3. 成品出厂全项检测
检测项目 | 检测标准 | 检测要求 | 核心目的 |
尺寸精度检测 | GB/T 3091、SY/T 5037-2023 | 逐根检测外径、壁厚、椭圆度、直线度、管端坡口尺寸，符合标准公差要求 | 验证钢管尺寸精度，满足工程安装要求 |
表面质量检测 | GB/T 3091、SY/T 5037 | 逐根检查钢管内外表面，无裂纹、折叠、结疤、分层、搭焊、咬边缺陷，局部划伤深度不得超过壁厚负偏差 | 验证钢管表面质量，消除表面缺陷风险 |
静水压试验 | GB/T 3091、API 5L | 逐根进行水压试验，试验压力按标准公式计算，稳压时间≥10s（DN≤600mm）/≥15s（DN＞600mm），无渗漏、无变形、无冒汗 | 验证钢管整体密封性与承压能力，是出厂必检项目，不合格整支报废 |
焊缝无损检测 | GB/T 11345、GB/T 3323、API 5L | 焊缝100%超声波探伤（UT），管端100%磁粉探伤（MT）；高等级管线管必须进行100%X射线工业电视检测（RT），缺陷验收等级按标准执行，不合格严禁出厂 | 全面检测螺旋焊缝全长度内部、表面缺陷，确保焊缝质量达标，是螺旋钢管核心必检项目 |
力学性能试验 | GB/T 228、GB/T 229、API 5L | 每批次按规定取样，进行母材与焊缝的横向拉伸试验、夏比冲击试验、硬度测试、导向弯曲试验，验证屈服强度、抗拉强度、延伸率、冲击韧性、焊缝弯曲性能，必须符合标准要求 | 验证钢管整体力学性能，确保焊缝性能与母材匹配，焊缝强度系数≥0.9 |
工艺性能试验 | GB/T 246、SY/T 5037 | 每批次按规定取样，进行压扁试验、导向弯曲试验，焊缝弯曲180°无裂纹、无开裂 | 验证钢管的成型性能、焊缝塑性与冶金结合质量 |
晶间腐蚀试验 | GB/T 4334、ASTM A262 | 不锈钢螺旋钢管每批次进行，焊缝与母材同时取样，无晶间腐蚀倾向 | 验证不锈钢焊管焊缝的耐蚀性能 |
化学成分复检 | GB/T 4336 | 每炉号进行成品化学成分复检，验证与原材料一致性 | 确保钢管材质符合标准要求 |
2. 常见缺陷类型、产生机理与拒收标准
螺旋钢管的缺陷分为螺旋焊缝特有缺陷和母材通用缺陷两大类，其中螺旋焊缝缺陷是质量管控的核心，焊缝总长度长，缺陷风险点多，所有缺陷均有明确的拒收标准，不合格产品严禁出厂。
缺陷类型 | 缺陷分类 | 产生机理与工序 | 检测方法 | 国标拒收标准 |
未焊透 | 焊缝核心缺陷 | 焊接电流过小、焊接速度过快、坡口间隙过小、合缝错边量过大、焊丝偏离焊缝中心，产生于内焊/外焊工序 | 超声波探伤、射线探伤、金相分析 | 焊缝不允许存在任何未焊透缺陷，一经发现整支报废 |
未熔合 | 焊缝核心缺陷 | 焊接热输入不足、坡口清理不干净、焊丝偏离焊缝中心、焊接速度过快、合缝间隙波动过大，产生于内焊/外焊工序 | 超声波探伤、射线探伤 | 焊缝不允许存在任何未熔合缺陷，一经发现整支报废 |
焊缝裂纹 | 焊缝核心缺陷 | 母材碳当量过高、焊接材料不匹配、焊后冷却速度过快、焊接残余应力过大、焊缝含氢量过高、S/P含量超标，产生于焊接、冷却工序 | 超声波探伤、射线探伤、磁粉探伤、涡流探伤 | 焊缝与热影响区不允许存在任何裂纹缺陷，一经发现整支报废 |
气孔/夹渣 | 焊缝一般缺陷 | 焊剂未烘干、坡口清理不干净、焊接保护不良、焊丝/焊剂杂质超标、焊接参数不当、钢带边缘锈蚀，产生于焊接工序 | 超声波探伤、射线探伤 | 单个气孔/夹渣尺寸不得超过1/3壁厚，且最大不超过3mm，同一截面密集缺陷超过2个的整支报废，超标缺陷整支拒收 |
咬边 | 焊缝表面缺陷 | 焊接电流过大、焊接速度过快、焊丝角度不当、电弧电压过高、成型合缝间隙过大，产生于焊接工序 | 肉眼观察、磁粉探伤 | 焊缝咬边深度不得超过0.5mm，连续咬边长度不得超过焊缝总长的10%，超标缺陷必须修磨，修磨后壁厚低于标准下限的整支报废 |
焊缝余高超标 | 焊缝尺寸缺陷 | 焊接参数不当、焊道填充过多、焊接速度过慢、坡口角度不当，产生于焊接工序 | 卡尺测量、肉眼观察 | 壁厚≤13mm时，焊缝余高≤3.5mm；壁厚＞13mm时，焊缝余高≤4.5mm；高压管线管焊缝余高必须修磨至0~3mm，超标缺陷必须修磨 |
错边量超标 | 成型焊接缺陷 | 成型精度差、合缝间隙不均、钢带厚度偏差、成型辊调整不当、钢带板型不良，产生于成型工序 | 卡尺测量、肉眼观察 | 焊缝处错边量不得超过10%壁厚，且最大不超过2mm，超标整支拒收 |
焊缝成型不良 | 焊缝表面缺陷 | 焊接参数波动、成型合缝间隙不稳、焊缝跟踪偏差、焊丝摆动不当，产生于成型、焊接工序 | 肉眼观察、卡尺测量 | 焊缝宽窄差不得超过3mm，焊缝成型不连续、有焊瘤、凹陷的，必须修磨或补焊，无法修复的整支报废 |
焊缝硬度超标 | 焊缝性能缺陷 | 焊后未热处理、焊接线能量过大、冷却速度过快、母材淬硬组织过多，产生于焊接、热处理工序 | 硬度测试 | 焊缝与热影响区硬度不得超过母材硬度HV50，低温管线管硬度不得超过HB225，超标必须重新热处理，复检仍不合格的整批报废 |
焊缝冲击韧性不合格 | 焊缝性能缺陷 | 焊后未热处理、焊接材料不匹配、焊缝晶粒粗大、热影响区脆化、焊接线能量过大，产生于焊接、热处理工序 | 夏比冲击试验 | 焊缝冲击功低于标准下限的，整批拒收；可重新热处理后复检，复检仍不合格的整批报废 |
椭圆度/直线度超标 | 尺寸缺陷 | 成型精度差、递送速度不稳、矫直工艺不当、冷却不均、运输装卸不当，产生于成型、矫直工序 | 激光测径仪、拉线法测量 | 椭圆度不得超过外径公差的80%，直线度≤1.2mm/m，全长直线度≤0.15%，超标可重新矫直，无法矫直的整支报废 |
麻点/凹坑/划伤 | 表面缺陷 | 钢带氧化皮过多、成型辊划伤、运输过程中磕碰、除锈过度，产生于原料、成型、运输工序 | 肉眼观察、卡尺测量 | 局部凹坑/划伤深度不得超过壁厚负偏差，且最大深度不得超过0.5mm，大面积麻点、穿透性划伤整支拒收 |
渗漏/冒汗 | 整体密封性缺陷 | 焊缝未焊透、针孔、微裂纹、母材夹层，产生于焊接、原料工序 | 静水压试验 | 水压试验出现渗漏、冒汗的，整支报废 |
十、全场景防腐防护体系技术规范
螺旋钢管的腐蚀失效是工程中最常见的故障，螺旋焊缝余高是防腐薄弱环节，防腐体系直接决定钢管的使用寿命，全球主流防腐体系分为外防腐和内防腐两大类，均有强制国 家标准，重点突出螺旋焊缝处的防腐处理要求。
1. 外防腐体系（钢管外壁与环境接触的防腐）
防腐体系类型 | 执行标准 | 结构组成 | 焊缝处理要求 | 适用温度范围 | 使用寿命 | 适用场景 |
3PE/3PP三层聚乙烯/聚丙烯防腐 | GB/T 23257、SY/T 0413 | 底层：环氧粉末（80~200μm）；中间层：胶粘剂（170~250μm）；外层：聚乙烯/聚丙烯（1.8~3.7mm） | 防腐前必须将焊缝余高修磨平滑，焊缝处无尖角、毛刺，焊缝余高≤3mm，保证防腐层在焊缝处完全贴合，无空鼓、漏涂、翘边 | 3PE：-30℃~+80℃；3PP：-30℃~+110℃ | 30~50年 | 埋地给排水、油气集输管线、市政埋地燃气管道、地下管廊管道，大口径埋地螺旋钢管主流防腐体系 |
单层/双层熔结环氧粉末（FBE）防腐 | GB/T 18593、SY/T 0315 | 单层FBE：300~500μm；双层FBE：底层防腐层+外层耐磨层，总厚度600~1000μm | 焊缝余高修磨至≤3mm，焊缝处平滑过渡，无尖角，保证环氧粉末在焊缝处均匀覆盖，无漏涂、针孔、空鼓 | -40℃~+110℃ | 20~30年 | 高寒地区、高温管道、沙漠地区、定向钻穿越管道、污水输送管道，抗阴极剥离性能优异 |
环氧煤沥青防腐 | SY/T 0447 | 底漆+环氧煤沥青漆+玻璃布，分为普通级（三油两布，≥0.4mm）、加强级（四油三布，≥0.6mm）、特加强级（六油四布，≥0.8mm） | 焊缝处焊渣、毛刺清理干净，玻璃布在焊缝处搭接平整，无空鼓、漏涂、褶皱，焊缝处额外增加一道玻璃布加强 | -20℃~+100℃ | 10~20年 | 市政埋地给排水管道、低压污水管道、钢结构防腐、非外露场景，成本低、施工便捷 |
聚氨酯涂层防腐 | GB/T 21447 | 聚氨酯涂料，干膜厚度80~200μm | 焊缝处平滑处理，焊渣、毛刺清理干净，涂层在焊缝处均匀覆盖，无漏涂、流挂 | -40℃~+120℃ | 10~15年 | 架空管道、室内管道、钢结构支架、通风管道，耐候性好、外观美观 |
热浸镀锌防腐 | GB/T 13912、GB/T 3091-2025 | 锌层厚度≥85μm，镀锌层重量≥300g/m²，加厚级≥500g/m² | 镀锌前必须将焊缝余高、毛刺、焊渣清理干净，保证镀锌层与焊缝处完全附着，无漏镀、起皮、鼓包 | -40℃~+100℃ | 15~30年 | 户外钢结构、低压燃气管道、电线套管、腐蚀性较弱的给排水管道，中小口径螺旋钢管适用 |
涂塑防腐 | CJ/T 120、CJ/T 136 | 外壁聚乙烯/环氧粉末涂层，干膜厚度100~300μm | 焊缝处焊渣、毛刺清理干净，焊缝余高修磨平滑，涂层在焊缝处均匀覆盖，无漏涂、起皮、脱落 | -30℃~+80℃ | 15~25年 | 饮用水管道、消防管道、化工防腐管道、市政给排水管道 |
富锌底漆+聚氨酯面漆防腐 | GB 50212 | 底漆：环氧富锌底漆（80~120μm）；中间漆：环氧云铁中间漆（80~120μm）；面漆：聚氨酯面漆（60~80μm），总干膜厚度≥220μm | 焊缝处焊渣、毛刺清理干净，焊缝余高修磨平滑，涂层在焊缝处均匀覆盖，无漏涂、流挂、针孔 | -40℃~+120℃ | 10~15年 | 户外外露钢结构、桥梁桩基、风电塔架、港口工程外露构件，耐候性、耐腐蚀性优异 |
2. 内防腐体系（钢管内壁与输送介质接触的防腐）
防腐体系类型 | 执行标准 | 涂层厚度 | 焊缝处理要求 | 适用场景 | 核心性能 |
水泥砂浆衬里防腐 | GB 50268、CECS 10 | 厚度8~20mm（按管径递增，管径越大厚度越大） | 内焊缝毛刺、焊渣清理干净，焊缝余高≤3mm，无凸起，保证水泥砂浆衬里在焊缝处无开裂、空鼓、脱落 | 市政自来水、污水输送大口径管道、饮用水输送管道，是螺旋钢管最主流内防腐体系 | 成本极低、耐久性好、无毒环保、耐水腐蚀、抗微生物滋生，使用寿命50年以上，符合饮用水卫生标准 |
液体环氧涂料内防腐 | SY/T 0457 | 干膜厚度100~300μm | 内焊缝余高修磨至≤2mm，焊缝处平滑过渡，焊渣、毛刺清理干净，保证涂层在焊缝处无流挂、漏涂、针孔 | 市政给排水、污水输送、成品油输送管道、化工低压流体管道 | 耐水、耐化学腐蚀、内壁光滑，降低输送阻力，附着力优异 |
熔结环氧粉末内防腐 | GB/T 18593 | 300~500μm | 内焊缝余高完全磨平，与管体齐平，焊渣、毛刺清理干净，保证环氧粉末在焊缝处均匀覆盖，无针孔、漏涂、空鼓 | 饮用水管道、食品级介质输送、油气集输管道、化工防腐管道 | 食品级安全、耐腐蚀性强、附着力优异、无析出物，符合饮用水卫生标准 |
陶瓷内衬防腐 | SY/T 0326 | 厚度200~500μm | 内焊缝余高磨平，焊缝处平滑过渡，焊渣、毛刺清理干净，保证陶瓷涂层在焊缝处均匀覆盖，无开裂、脱落 | 煤粉输送、矿浆输送、含砂原油输送、灰渣输送耐磨管道 | 超高硬度、耐磨性能是碳钢的10倍以上，耐冲刷、耐腐蚀、使用寿命长 |
不锈钢/合金内衬防腐 | GB/T 31940 | 内衬厚度0.5~3mm | 焊缝处与内衬层同步焊接，保证焊缝处耐蚀性能与管体一致，无漏焊、缺陷 | 高腐蚀化工介质、高含硫油气田管道、强腐蚀污水输送管道 | 耐强腐蚀、耐高温，使用寿命长，成本低于纯合金管 |
衬塑复合防腐 | CJ/T 136 | 衬塑层厚度1.0~3.0mm | 内焊缝毛刺完全刮除，与管体齐平，焊渣、凸起清理干净，保证衬塑层贴合紧密，无空鼓、褶皱、脱落 | 饮用水管道、化工防腐管道、食品医药流体管道、消防管道 | 内壁光滑、耐蚀性能好、流体阻力小、无二次污染，符合饮用水卫生标准 |
十一、储存、运输、装卸与现场验收全流程规范
1. 储存规范
1. 库房要求：干燥通风、防雨防潮，远离腐蚀性介质（酸、碱、盐、有机溶剂）；碳素钢与不锈钢、合金钢管必须分开存放，严禁接触，避免电偶腐蚀；镀锌管、涂塑管、防腐管严禁与尖锐物体、腐蚀性介质同库存放。
2. 码放要求：大口径螺旋钢管优先单层码放，中小口径钢管可分层码放，码放总高度不得超过3.0m；底层必须设置垫木，垫木高度≥200mm，垫木间距≤2.0m，避免钢管接触地面受潮锈蚀；层间必须设置垫木，严禁管体、管端直接碰撞，避免焊缝受损、防腐层划伤；带螺纹、沟槽、承插口的管端必须安装专用保护套，严禁码放时挤压损坏；坡口端必须设置保护帽，避免磕碰损坏。
3. 防护要求：带防腐层的钢管，严禁直接接触尖锐物体，严禁钢丝绳直接捆绑防腐层，避免划伤防腐层；管端必须设置塑料防尘帽，避免杂物、雨水进入管内造成内壁锈蚀；存放周期超过6个月的钢管，必须定期检查锈蚀情况、防腐层完整性，出现破损及时修补；水泥砂浆衬里钢管，必须洒水养护7天以上，严禁暴晒、冰冻，避免衬里开裂。
4. 标识管理：不同钢号、规格、标准、炉批号的钢管必须分开码放，设置清晰的标识牌，明确标注焊缝检测等级、执行标准、防腐类型，严禁混放。
2. 运输与装卸规范
1. 装卸要求：必须使用尼龙吊带、专用吊具装卸，严禁使用钢丝绳直接捆绑钢管，避免划伤表面、防腐层、管端坡口；严禁高空抛掷、摔落、拖拽钢管，避免造成钢管弯曲、变形、焊缝开裂；吊装时严禁单点吊装，必须采用两点对称吊装，吊点位置距离管端≥0.5m，严禁吊点位于焊缝位置，避免管体变形、焊缝受损；大口径超长钢管必须采用多点吊装或平衡梁吊装，避免管体弯曲变形。
2. 运输要求：运输车辆必须设置鞍座、垫木，鞍座间距≤3.0m，钢管固定牢固，避免运输过程中碰撞、摩擦；带防腐层的钢管，层间必须设置橡胶缓冲垫，严禁防腐层直接接触、相互摩擦；管端坡口、承插口、螺纹必须安装专用保护套，避免磕碰损坏；焊缝位置严禁直接受力、挤压，避免焊缝开裂；超长、超大口径钢管运输必须设置专用运输架，避免管体弯曲变形。
3. 海运要求：海运钢管必须进行熏蒸处理，做好防潮、防盐雾防护，管内必须放置干燥剂，外包装设置防水布，避免海水、盐雾造成钢管锈蚀、焊缝腐蚀；海运包装必须采用捆扎包装，层间设置缓冲垫，管端设置保护帽，避免运输过程中碰撞导致焊缝受损、防腐层划伤；海运钢管必须固定牢固，避免船舶晃动导致钢管滚动、碰撞、变形。
3. 现场验收全流程规范
1. 资料验收：到货后首先核对原厂质量证明书，必须与钢管标识的炉批号、钢号、规格、执行标准完全一致，必须包含焊缝无损检测报告、母材与焊缝力学性能试验报告、水压试验报告、防腐层检测报告，无质量证明书、无焊缝检测报告的钢管严禁验收。
2. 外观与标识验收：检查钢管表面标识，必须包含：生产厂家、钢号、规格、执行标准、炉批号、生产日期、焊缝检测标识、防腐等级，标识清晰完整；检查表面质量，无裂纹、折叠、结疤、分层、划伤超标等缺陷，防腐层无破损、脱落、空鼓、划伤；检查管端坡口、承插口、螺纹，无磕碰、损坏、锈蚀；重点检查螺旋焊缝表面，无咬边、焊瘤、裂纹、气孔、夹渣缺陷，焊缝成型均匀，补焊位置有明确标记。
3. 尺寸抽检：按GB/T 2828.1抽样标准进行抽检，每批次抽检比例不得低于5%，且不少于2支；检测外径、壁厚、椭圆度、直线度、长度、坡口尺寸，必须符合标准公差要求；重点检测焊缝处错边量、壁厚、焊缝余高，必须符合标准要求；抽检不合格的，加倍抽检，仍不合格的整批拒收。
4. 焊缝专项验收：对焊缝质量有异议的，委托第三方检测机构进行超声波探伤、射线探伤复检，对焊缝全长度进行检测，重点检测未焊透、未熔合、裂纹、气孔、夹渣缺陷，复检不合格的整批拒收；高等级管线管必须核对焊缝热处理报告、焊缝冲击韧性试验报告、焊缝强度系数检测报告，不符合标准要求的严禁验收。
5. 防腐层验收：对防腐层进行外观检查，无破损、空鼓、脱落、漏涂；按标准要求进行防腐层厚度检测、电火花检漏，不合格的必须进行修补，无法修补的整支拒收；水泥砂浆衬里必须检查有无开裂、空鼓、脱落，厚度符合设计要求，不合格的必须返工。
6. 性能复检：对质量有异议的钢管，委托第三方检测机构进行复检，复检项目包含：化学成分、母材与焊缝拉伸性能、冲击韧性、水压试验、无损检测，复检不合格的整批拒收。
十二、全球行业标杆企业与前沿技术发展趋势
1. 全球主流标杆企业
1. 国内标杆企业
￮ 中国石油宝鸡石油钢管有限责任公司（BSG）：国内螺旋钢管行业龙头，油气集输管线核心供应商，后摆式成型工艺技术国内领先，是西气东输、中俄东线等国 家重点工程支线主力供应商，API标准体系核心参与单位，国内螺旋钢管标准主要起草单位
￮ 中原管道制造有限公司：国内螺旋钢管核心生产企业，SY/T 5037标准核心起草单位，市政给排水、油气集输用螺旋钢管技术领先，产品覆盖国内各大重点市政工程
2. 国际标杆企业
￮ 泰纳瑞斯集团（Tenaris）：总部卢森堡，全球焊接钢管行业龙头，拥有全球最 先 进的螺旋焊管生产线，油气管线管技术全球标杆，API标准核心制定参与者，产品覆盖全球油气市场，海洋工程、高钢级管线管技术领先
￮ 瓦卢瑞克集团（Vallourec）：总部法国，全球高端焊接钢管核心企业，高钢级螺旋管线管、海洋工程桩用管技术全球领先，油气、核电、海洋工程行业核心供应商
￮ 日本JFE钢铁：全球螺旋焊管技术标杆，大口径厚壁螺旋钢管、海洋工程用管技术领先，焊缝质量控制技术全球先 进，是日本及东亚地区螺旋钢管核心供应商
￮ 韩国现代制铁：全球大口径螺旋钢管核心生产企业，高钢级管线管、港口工程桩用管技术领先，东亚地区市政工程、油气集输管线主力供应商
￮ 美国美国钢铁公司（U.S. Steel）：北美地区螺旋钢管龙头企业，ASTM、API标准核心参与单位，市政给排水、钢结构桩用管、油气集输管线核心供应商
2. 行业前沿技术发展趋势
1. 高钢级管线管技术：X70钢级螺旋钢管已实现大规模工业化应用，X80钢级螺旋钢管已进入工程试验阶段，通过优化成型工艺、焊接技术、焊后热处理，解决螺旋焊缝韧性不足的问题，可大幅降低长输管线的壁厚、钢材用量与工程成本，是未来油气集输管线的核心发展方向
2. 大口径厚壁螺旋钢管技术：针对桥梁、港口、海洋工程需求，超大口径（Φ3000mm以上）、厚壁（30mm以上）螺旋钢管技术快速发展，突破钢卷厚度限制，采用单张钢板分段成型+双面埋弧焊工艺，提升钢管抗弯曲、抗冲击性能，替代传统焊接箱型柱、大口径直缝钢管，大幅降低工程成本
3. 海洋工程专用螺旋钢管技术：针对海洋工程需求，耐海水腐蚀、抗疲劳、大壁厚、高韧性螺旋钢管技术快速发展，通过材质优化、焊接工艺升级、焊后热处理，满足海洋工程严苛工况要求，重点突破焊缝抗海水腐蚀、抗疲劳性能技术瓶颈，可满足3000米以上深海工程桩用管要求
4. 智能化焊接与生产技术：全流程智能制造产线快速普及，AI视觉焊缝实时跟踪、焊接参数智能自适应调整、成型精度智能控制、在线无损检测AI缺陷识别、全流程数字孪生技术，大幅提升螺旋焊缝质量稳定性、生产效率与产品合格率，实现长焊缝零缺陷生产
5. 高耐蚀复合螺旋钢管技术：不锈钢/镍基合金/钛合金内衬复合螺旋钢管技术快速发展，机械复合、冶金复合工艺不断升级，大幅降低高腐蚀工况的工程成本，未来超薄内衬、高结合力、大口径复合螺旋钢管是技术核心方向，广泛应用于化工、污水处理、高含硫油气田
6. 绿色低碳生产技术：低温焊接、余热回收、短流程生产工艺快速发展，降低生产过程中的碳排放；电炉短流程螺旋钢管生产占比逐步提升，采用废钢为原料，大幅降低碳排放，符合全球双碳政策要求；无铬环保钝化、水性防腐涂料技术快速普及，降低生产过程中的环境污染
7. 氢能储运专用螺旋钢管技术：针对中低压氢气储运需求，螺旋钢管技术快速发展，通过焊缝超纯净焊接、焊后去应力处理、抗氢脆材质优化，可满足2.5MPa以下城市氢能输配管网要求，是未来城市氢能管网的核心发展方向
8. 免涂装耐候螺旋钢管技术：针对户外钢结构、桥梁、港口工程需求，耐候钢螺旋钢管技术快速发展，通过材质优化、焊缝耐候性能匹配，实现免涂装使用，大幅降低全生命周期维护成本，减少涂装带来的环境污染，是未来钢结构领域的核心发展方向
