8.3.4管端加工

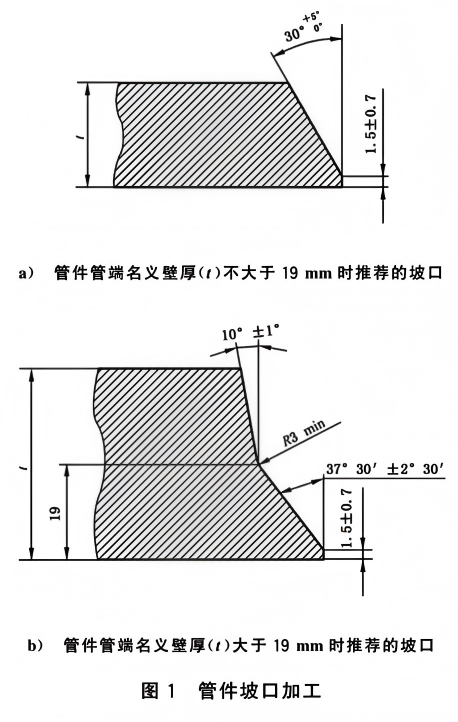

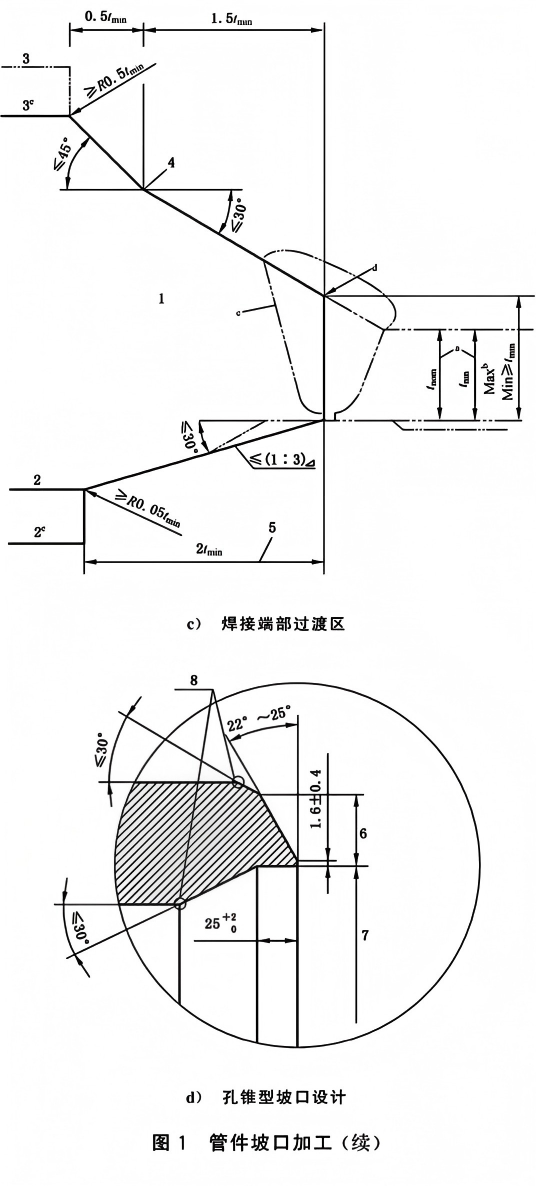

除另有规定外,焊接坡口加工的细节应按照图1a)和图1b)规定。管件坡口钝边应加工平整,任一点偏离平整面的距离不应超过0.76mm。当管件管体壁厚超过连接钢管的壁厚时,过渡区应按图1c或图 1 d)进行加工。

标引序号说明:

1----组件或管件;

2----内部;

3----外部;

4----半径可选;

5----过渡区;

6----对接管壁厚;

7----对接管内径;

8----圆滑过渡。

由制造商选择,名义壁厚(t)可达25.4mm。

由制造商选择,规格不大于DN600的管件坡口角度可加工为37.5°士2.5°

a:tmin…为允许的最小壁厚(见9.7)。

b:组件端部最大壁厚按如下原则确定:

按最小壁厚订货时,取tmin+4mm或1.15 tmin中较大值;

按名义壁厚订货时,取tmin+4mm或1.10 tmin中较大值。

c:所示的坡口面仅用于示意。

d:适用规范允许的焊缝余高可位于最大包络线外边，

e:如图中虚线轮廓所示,如果采用最大斜率的坡口也不能使其在过渡区内和内表面或外表面相交,则应使用最大斜率的坡口。或者,也可采用位于包络线内的半径，
