11 检验文件

采购方应规定所需的ISO 10474检验文件编号以及文件格式和内容的任何特定要求。制造工艺规范（MPS）鉴定试验结果应包含在检验文件中。

12 标记

每个弯管的两端都应标记以下信息：

• 制造商名称或商标；

• 冷弯标准 ISO 15590-4；

• 直径（外径或内径）；

• 最小壁厚；

• 弯管标记（如第6条定义）；

• 弯曲角度；

• 弯曲半径；

• 采购订单号和项目号；

• 炉号或制造商的炉号标识；

• 唯 一弯管编号；

• 采购订单中规定的任何附加标记。

标记应使用不褪色油漆以大写字母标记在内表面上；如果无法在内表面标记，则对于小直径弯管可标记在外表面上。对于直径不超过90mm（3.500英寸）的弯管，应使用金属标签。

对于公称外径大于90mm（3.500英寸）且不超过219.1mm（8.625英寸）的弯管，标记的最小高度应为10mm（0.397英寸）。对于更大直径的弯管，标记的最小高度应为19mm（0.748英寸）。识别标记不得用模板印刷或涂漆在焊接坡口区。

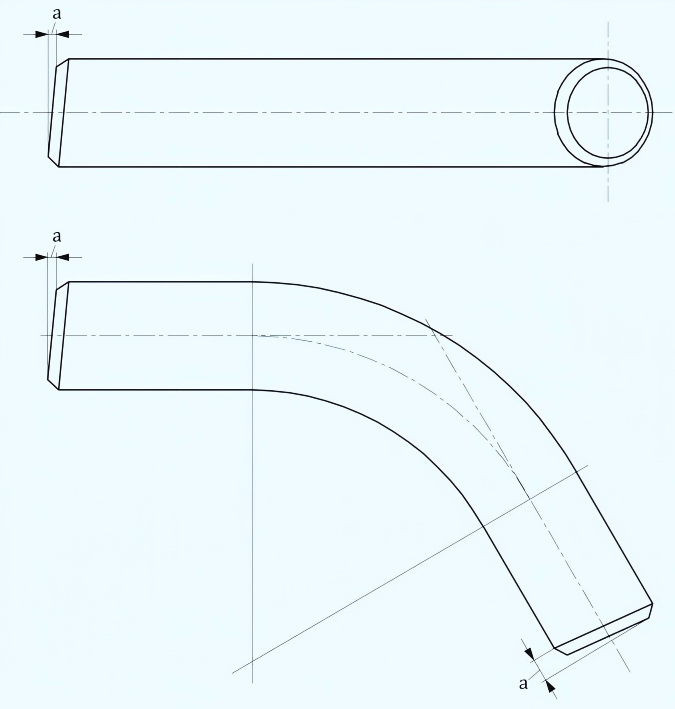

a. 端面垂直度

图5 端面垂直度测定

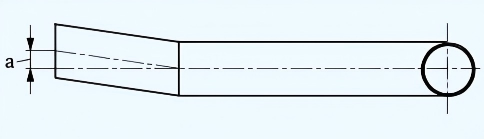

a. 平面度偏差

图6 平面度偏差测定
