附录B

(规范性)

管件设计计算

B.1概述

本附录规定了按(根据需要,用户可要求成品管件按附录B中规定的最小壁厚供货,并在合同和产品标记上注b明:GB/T12459-B。)要求的管件最小壁厚的设计计算方法。

B.2弯头

B.2.1弯头外弧侧最小壁厚不应小于弯头标志的公称壁厚tnom。

B.2.2弯头内弧侧最小弧长处的最小壁厚Timin应按式(B.1)计算：

Timin=tnomK……(B.1)

式中：

Timin—弯头内弧侧最小弧长处的最小壁厚，单位为毫米(mm);

注：最小壁厚不包括端部坡口以及斜面处的厚度。以下同。

tnom—管件标志的公称壁厚，单位为毫米(mm);

K—内弧侧壁厚计算系数，见表B.1。

表B.1内弧侧壁厚计算系数k

弯头类型	k
短半径弯头(R=1D)	1.25
长半径弯头(R=1.5D)	1.10
3D弯头(R=3D)	1.04

B.3管帽

B.3.1管帽球冠形状应为2:1的椭圆形。顶部球冠半径约为0.9倍的管帽内直径，转向弧半径约为0.17倍管帽内直径，带直边碟形管帽等同于2:1标准椭圆形管帽。管帽高度应包括直边的长度。

B.3.2管帽本体(球冠、转向弧及直边)的最小壁厚不应小于管件标志的公称壁厚。

B.4异径管(同心或偏心)

B.4.1钟形异径管(同心和偏心)

B.4.1.1钟形异径管应包含锥体、大小两端的直边及过渡段，并应符合以下规定：

a)如图B.1所示，异径管斜边与轴线的夹角α应小于或等于30°;

b)大小两端的外径与其公称壁厚之比均应小于或等于100。


a)钟形同心异径管	b)钟形偏心异径管

c)锥形同心异径管	d)锥形偏心异径管

图B.1异径管(同心和偏心)斜边与轴线的夹角α示意图

B.4.1.2钟形异径管除小端直边和坡口处外，其余各处最小壁厚不应小于大端公称壁厚。

B.4.2圆锥形异径管(同心和偏心)

B.4.2.1如图B.1所示，圆锥形异径管的斜边与轴线的夹角α应小于或等于30°。

B.4.2.2圆锥形异径管大端处的最小壁厚应大于或等于大端公称壁厚的(1/cosa)倍。

B.4.3补充说明

表10中所列部分缩径比较大的异径管，其斜边与轴线的夹角可能无法满足B.4.1及B.4.2的要求，用户可依据工况条件确定是否选用。

B.5三通和四通(等径和异径)

B.5.1肩部过渡区的成形

三通和四通肩部过渡区应整体成形，不应采用焊接连接的方式成形。

B.5.2肩部过渡区的外部圆弧曲率半径

三通和四通肩部沿主管纵向过渡区外部圆弧曲率半径最小值宜为:0.05D₁(D₁为支管外径)或38mm两者中的较小者；最大值宜为：当支管公称尺寸小于DN200(NPS8)时为32mm,当支管公称尺寸大于或等于DN200(NPS8)时为0.10D₁+13mm。

B.5.3本体和肩部过渡区的最小壁厚

三通和四通的主管与支管的本体最小壁厚不应小于各端标志的公称壁厚。

对于小于或等于DN1200(NPS48)的等径及异径三通和四通，其肩部沿主管纵向过渡区45°处的最小壁厚Tx,mn按式(B.2)确定；对于大于DN1200(NPS48)的等径及异径三通和四通的此处壁厚,可参照5.2.2c)的规定设计。

Tx,min=th.nomg…………(B.2)

式中：

Tx,min——肩部沿主管纵向过渡区45°处的最小壁厚，单位为毫米(mm);

th,nom——管件标志的主管公称壁厚，单位为毫米(mm);

g——肩部壁厚计算系数，按图B.2选取。

符号说明：

D1nom——支管公称尺寸，单位为毫米(mm);

Dnom——主管公称尺寸，单位为毫米(mm)。

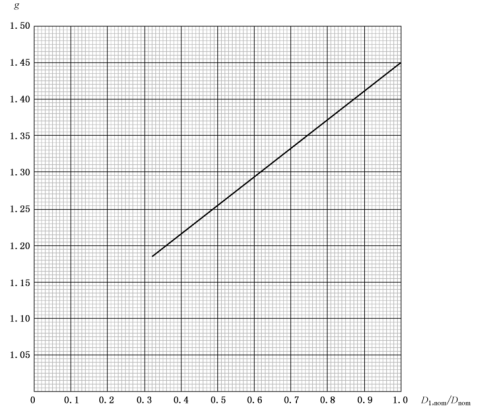

图B.2肩部壁厚计算系数g

B.5.4肩部过渡区的最小壁厚数值

按图B.2计算的三通和四通肩部沿主管纵向过渡区45°处的最小壁厚见表B.2。

B.5.5补充说明

对于th.nom/D比(主管公称壁厚与主管外径之比)小于或等于0.010的三通或四通，B.5.3中规定的壁厚可能无法满足有关设计规范的要求，用户可依据工况条件确定是否选用。

表B.2三通和四通肩部沿主管纵向过渡区45°处的最小壁厚

主管	支管	Sch5S		Sch10S		Sch40S		Sch80S
公称	公称	mm		mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大	最小	最大
15	15	1.65	2.39	2.11	3.06	2.77	4.02	3.73	5.41
	10	-	-	2.11	2.79	2.77	3.66	3.73	4.92
	8	-	-	2.11	2.68	2.77	3.52	3.73	4.74
20	20	1.65	2.39	2.11	3.06	2.87	4.16	3.91	5.67
	15	1.65	2.24	2.11	2.87	2.87	3.9	3.91	5.32
	10	1.65	2.08	2.11	2.66	2.87	3.62	3.91	4.93
25	25	1.65	2.39	2.77	4.02	3.38	4.9	4.55	6.6
	20	1.65	2.28	2.77	3.82	3.38	4.66	4.55	6.28
	15	1.65	2.15	2.77	3.6	3.38	4.39	4.55	5.92
32	32	1.65	2.39	2.77	4.02	3.56	5.16	4.85	7.03
	25	1.65	2.26	2.77	3.79	3.56	4.88	4.85	6.64
	20	1.65	2.16	2.77	3.63	3.56	4.66	4.85	6.35
	15	1.65	2.06	2.77	3.46	3.56	4.45	4.85	6.06
40	40	1.65	2.39	2.77	4.02	3.68	5.34	5.08	7.37
	32	1.65	2.28	2.77	3.82	3.68	5.08	5.08	7.01
	25	1.65	2.16	2.77	3.63	3.68	4.82	5.08	6.65
	20	1.65	2.08	2.77	3.49	3.68	4.64	5.08	6.4
	15	1.65	2	2.77	3.35	3.68	4.45	5.08	6.15
50	50	1.65	2.39	2.77	4.02	3.91	5.67	5.54	8.03
	40	1.65	2.28	2.77	3.82	3.91	5.4	5.54	7.65
	32	1.65	2.16	2.77	3.63	3.91	5.12	5.54	7.26
	25	1.65	2.08	2.77	3.49	3.91	4.93	5.54	6.98
	20	1.65	2.01	2.77	3.38	3.91	4.77	5.54	6.76
65	65	2.11	3.06	3.05	4.42	5.16	7.48	7.01	10.16
	50	2.11	2.87	3.05	4.15	5.16	7.02	7.01	9.53
	40	2.11	2.76	3.05	4	5.16	6.76	7.01	9.18
	32	2.11	2.64	3.05	3.81	5.16	6.45	7.01	8.76
	25	2.11	2.55	3.05	3.69	5.16	6.24	7.01	8.48
80	80	2.11	3.06	3.05	4.42	5.49	7.96	7.62	11.05
	65	2.11	2.91	3.05	4.21	5.49	7.58	7.62	10.52
	50	2.11	2.76	3.05	4	5.49	7.19	7.62	9.98
	40	2.11	2.64	3.05	3.81	5.49	6.86	7.62	9.53
	32	2.11	2.57	3.05	3.72	5.49	6.7	7.62	9.3
主管	支管	Sch10		Sch30		STD		Sch40
公称	公称	mm		mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大	最小	最大
15	15	2.11	3.06	2.41	3.49	2.77	4.02	2.77	4.02
	10	2.11	2.79	2.41	3.21	2.77	3.66	2.77	3.66
	8	2.11	2.68	2.41	3.06	2.77	3.52	2.77	3.52
20	20	2.11	3.06	2.41	3.49	2.87	4.16	2.87	4.16
	15	2.11	2.87	2.41	3.28	2.87	3.9	2.87	3.9
	10	2.11	2.66	2.41	3.04	2.87	3.62	2.87	3.62
25	25	2.77	4.02	2.9	4.21	3.38	4.9	3.38	4.9
	20	2.77	3.82	2.9	4	3.38	4.66	3.38	4.66
	15	2.77	3.6	2.9	3.77	3.38	4.39	3.38	4.39
32	32	2.77	4.02	2.97	4.31	3.56	5.16	3.56	5.16
	25	2.77	3.79	2.97	4.07	3.56	4.88	3.56	4.88
	20	2.77	3.63	2.97	3.89	3.56	4.66	3.56	4.66
	15	2.77	3.46	2.97	3.71	3.56	4.45	3.56	4.45
40	40	2.77	4.02	3.18	4.61	3.68	5.34	3.68	5.34
	32	2.77	3.82	3.18	4.39	3.68	5.08	3.68	5.08
	25	2.77	3.63	3.18	4.17	3.68	4.82	3.68	4.82
	20	2.77	3.49	3.18	4.01	3.68	4.64	3.68	4.64
	15	2.77	3.35	3.18	3.85	3.68	4.45	3.68	4.45
50	50	2.77	4.02	3.18	4.61	3.91	5.67	3.91	5.67
	40	2.77	3.82	3.18	4.39	3.91	5.4	3.91	5.4
	32	2.77	3.63	3.18	4.17	3.91	5.12	3.91	5.12
	25	2.77	3.49	3.18	4.01	3.91	4.93	3.91	4.93
	20	2.77	3.38	3.18	3.88	3.91	4.77	3.91	4.77
65	65	3.05	4.42	4.78	6.93	5.16	7.48	5.16	7.48
	50	3.05	4.15	4.78	6.5	5.16	7.02	5.16	7.02
	40	3.05	4	4.78	6.26	5.16	6.76	5.16	6.76
	32	3.05	3.81	4.78	5.98	5.16	6.45	5.16	6.45
	25	3.05	3.69	4.78	5.78	5.16	6.24	5.16	6.24
80	80	3.05	4.42	4.78	6.93	5.49	7.96	5.49	7.96
	65	3.05	4.21	4.78	6.6	5.49	7.58	5.49	7.58
	50	3.05	4	4.78	6.26	5.49	7.19	5.49	7.19
	40	3.05	3.81	4.78	6.02	5.49	6.86	5.49	6.86
	32	3.05	3.72	4.78	5.83	5.49	6.7	5.49	6.7
主管	支管	XS		Sch80		Sch160		XXS
公称	公称	mm		mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大	最小	最大
15	15	3.73	5.41	3.73	5.41	4.78	6.93	7.47	10.83
	10	3.73	4.92	3.73	4.92	4.78	6.31	7.47	9.86
	8	3.73	4.74	3.73	4.74	4.78	6.07	7.47	9.49
20	20	3.91	5.67	3.91	5.67	5.56	8.06	7.82	11.34
	15	3.91	5.32	3.91	5.32	5.56	7.56	7.82	10.64
	10	3.91	4.93	3.91	4.93	5.56	7.01	7.82	9.85
25	25	4.55	6.6	4.55	6.6	6.35	9.21	9.09	13.18
	20	4.55	6.28	4.55	6.28	6.35	8.76	9.09	12.54
	15	4.55	5.92	4.55	5.92	6.35	8.26	9.09	11.82
32	32	4.85	7.03	4.85	7.03	6.35	9.21	9.7	14.07
	25	4.85	6.64	4.85	6.64	6.35	8.7	9.7	13.29
	20	4.85	6.35	4.85	6.35	6.35	8.32	9.7	12.71
	15	4.85	6.06	4.85	6.06	6.35	7.94	9.7	12.13
40	40	5.08	7.37	5.08	7.37	7.14	10.35	10.15	14.72
	32	5.08	7.01	5.08	7.01	7.14	9.85	10.15	14.01
	25	5.08	6.65	5.08	6.65	7.14	9.35	10.15	13.3
	20	5.08	6.4	5.08	6.4	7.14	9	10.15	12.79
	15	5.08	6.15	5.08	6.15	7.14	8.64	10.15	12.28
50	50	5.54	8.03	5.54	8.03	8.74	12.67	11.07	16.05
	40	5.54	7.65	5.54	7.65	8.74	12.06	11.07	15.28
	32	5.54	7.26	5.54	7.26	8.74	11.45	11.07	14.5
	25	5.54	6.98	5.54	6.98	8.74	11.01	11.07	13.95
	20	5.54	6.76	5.54	6.76	8.74	10.66	11.07	13.51
65	65	7.01	10.16	7.01	10.16	9.53	13.82	14.02	20.33
	50	7.01	9.53	7.01	9.53	9.53	12.96	14.02	19.07
	40	7.01	9.18	7.01	9.18	9.53	12.48	14.02	18.37
	32	7.01	8.76	7.01	8.76	9.53	11.91	14.02	17.53
	25	7.01	8.48	7.01	8.48	9.53	11.53	14.02	16.96
80	80	7.62	11.05	7.62	11.05	11.13	16.14	15.24	22.1
	65	7.62	10.52	7.62	10.52	11.13	15.36	15.24	21.03
	50	7.62	9.98	7.62	9.98	11.13	14.58	15.24	19.96
	40	7.62	9.53	7.62	9.53	11.13	13.91	15.24	19.05
	32	7.62	9.3	7.62	9.3	11.13	13.58	15.24	18.59
主管	支管	Sch5S		Sch10S		Sch40S		Sch80S
公称	公称	mm		mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大	最小	最大
90	90	2.11	3.06	3.05	4.42	5.74	8.32	8.08	11.72
	80	2.11	2.98	3.05	4.3	5.74	8.09	8.08	11.39
	65	2.11	2.85	3.05	4.12	5.74	7.75	8.08	10.91
	50	2.11	2.7	3.05	3.9	5.74	7.35	8.08	10.34
	40	2.11	2.62	3.05	3.78	5.74	7.12	8.08	10.02
100	100	2.11	3.06	3.05	4.42	6.02	8.73	8.56	12.41
	90	2.11	3	3.05	4.33	6.02	8.55	8.56	12.16
	80	2.11	2.91	3.05	4.21	6.02	8.31	8.56	11.81
	65	2.11	2.79	3.05	4.03	6.02	7.95	8.56	11.3
	50	2.11	2.66	3.05	3.84	6.02	7.59	8.56	10.79
	40	2.11	2.57	3.05	3.72	6.02	7.34	8.56	10.44
125	125	2.77	4.02	3.4	4.93	6.55	9.5	9.53	13.82
	100	2.77	3.82	3.4	4.69	6.55	9.04	9.53	13.15
	90	2.77	3.74	3.4	4.59	6.55	8.84	9.53	12.87
	80	2.77	3.63	3.4	4.45	6.55	8.58	9.53	12.48
	65	2.77	3.52	3.4	4.32	6.55	8.32	9.53	12.1
	50	2.77	3.38	3.4	4.15	6.55	7.99	9.53	11.63
150	150	2.77	4.02	3.4	4.93	7.11	10.31	10.97	15.91
	125	2.77	3.85	3.4	4.73	7.11	9.88	10.97	15.25
	100	2.77	3.68	3.4	4.52	7.11	9.46	10.97	14.59
	90	2.77	3.6	3.4	4.42	7.11	9.24	10.97	14.26
	80	2.77	3.52	3.4	4.32	7.11	9.03	10.97	13.93
	65	2.77	3.41	3.4	4.18	7.11	8.75	10.97	13.49
200	200	2.77	4.02	3.76	5.45	8.18	11.86	12.7	18.42
	150	2.77	3.77	3.76	5.11	8.18	11.12	12.7	17.27
	125	2.77	3.63	3.76	4.93	8.18	10.72	12.7	16.64
	100	2.77	3.49	3.76	4.74	8.18	10.31	12.7	16
	90	2.77	3.43	3.76	4.66	8.18	10.14	12.7	15.75
250	250	3.4	4.93	4.19	6.08	9.27	13.44	12.7	18.42
	200	3.4	4.69	4.19	5.78	9.27	12.79	12.7	17.53
	150	3.4	4.42	4.19	5.45	9.27	12.05	12.7	16.51
	125	3.4	4.28	4.19	5.28	9.27	11.68	12.7	16
	100	3.4	4.15	4.19	5.11	9.27	11.31	12.7	15.49
主管	支管	Sch10		Sch20		Sch30		STD
公称	公称	mm		mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大	最小	最大
90	90	3.05	4.42			4.78	6.93	5.74	8.32
	80	3.05	4.3			4.78	6.74	5.74	8.09
	65	3.05	4.12			4.78	6.45	5.74	7.75
	50	3.05	3.9			4.78	6.12	5.74	7.35
	40	3.05	3.78			4.78	5.93	5.74	7.12
100	100	3.05	4.42			4.78	6.93	6.02	8.73
	90	3.05	4.33			4.78	6.79	6.02	8.55
	80	3.05	4.21			4.78	6.6	6.02	8.31
	65	3.05	4.03			4.78	6.31	6.02	7.95
	50	3.05	3.84			4.78	6.02	6.02	7.59
	40	3.05	3.72			4.78	5.83	6.02	7.34
125	125	3.4	4.93			-	-	6.55	9.5
	100	3.4	4.69			-	-	6.55	9.04
	90	3.4	4.59			-	-	6.55	8.84
	80	3.4	4.45			-	-	6.55	8.58
	65	3.4	4.32					6.55	8.32
	50	3.4	4.15			-	-	6.55	7.99
150	150	3.4	4.93			-	-	7.11	10.31
	125	3.4	4.73			-	-	7.11	9.88
	100	3.4	4.52			-	-	7.11	9.46
	90	3.4	4.42			-	-	7.11	9.24
	80	3.4	4.32					7.11	9.03
	65	3.4	4.18			-	-	7.11	8.75
200	200	3.76	5.45	6.35	9.21	7.04	10.21	8.18	11.86
	150	3.76	5.11	6.35	8.64	7.04	9.57	8.18	11.12
	125	3.76	4.93	6.35	8.32	7.04	9.22	8.18	10.72
	100	3.76	4.74	6.35	8	7.04	8.87	8.18	10.31
	90	3.76	4.66	6.35	7.87	7.04	8.73	8.18	10.14
250	250	4.19	6.08	6.35	9.21	7.8	11.31	9.27	13.44
	200	4.19	5.78	6.35	8.76	7.8	10.76	9.27	12.79
	150	4.19	5.45	6.35	8.26	7.8	10.14	9.27	12.05
	125	4.19	5.28	6.35	8	7.8	9.83	9.27	11.68
	100	4.19	5.11	6.35	7.75	7.8	9.52	9.27	11.31
主管	支管	Sch40		Sch60		XS		Sch80
公称	公称	mm		mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大	最小	最大
90	90	5.74	8.32			8.08	11.72	8.08	11.72
	80	5.74	8.09			8.08	11.39	8.08	11.39
	65	5.74	7.75			8.08	10.91	8.08	10.91
	50	5.74	7.35			8.08	10.34	8.08	10.34
	40	5.74	7.12			8.08	10.02	8.08	10.02
100	100	6.02	8.73			8.56	12.41	8.56	12.41
	90	6.02	8.55			8.56	12.16	8.56	12.16
	80	6.02	8.31			8.56	11.81	8.56	11.81
	65	6.02	7.95			8.56	11.3	8.56	11.3
	50	6.02	7.59			8.56	10.79	8.56	10.79
	40	6.02	7.34			8.56	10.44	8.56	10.44
125	125	6.55	9.5			9.53	13.82	9.53	13.82
	100	6.55	9.04			9.53	13.15	9.53	13.15
	90	6.55	8.84			9.53	12.87	9.53	12.87
	80	6.55	8.58			9.53	12.48	9.53	12.48
	65	6.55	8.32			9.53	12.1	9.53	12.1
	50	6.55	7.99			9.53	11.63	9.53	11.63
150	150	7.11	10.31			10.97	15.91	10.97	15.91
	125	7.11	9.88			10.97	15.25	10.97	15.25
	100	7.11	9.46			10.97	14.59	10.97	14.59
	90	7.11	9.24			10.97	14.26	10.97	14.26
	80	7.11	9.03			10.97	13.93	10.97	13.93
	65	7.11	8.75			10.97	13.49	10.97	13.49
200	200	8.18	11.86	10.31	14.95	12.7	18.42	12.7	18.42
	150	8.18	11.12	10.31	14.02	12.7	17.27	12.7	17.27
	125	8.18	10.72	10.31	13.51	12.7	16.64	12.7	16.64
	100	8.18	10.31	10.31	12.99	12.7	16	12.7	16
	90	8.18	10.14	10.31	12.78	12.7	15.75	12.7	15.75
250	250	9.27	13.44	12.7	18.42	12.7	18.42	15.09	21.88
	200	9.27	12.79	12.7	17.53	12.7	17.53	15.09	20.82
	150	9.27	12.05	12.7	16.51	12.7	16.51	15.09	19.62
	125	9.27	11.68	12.7	16	12.7	16	15.09	19.01
	100	9.27	11.31	12.7	15.49	12.7	15.49	15.09	18.41
主管	支管	Sch100		Sch120		Sch140		Sch160
公称	公称	mm		mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大	最小	最大
100	100			11.13	16.14			13.49	19.56
	90			11.13	15.8			13.49	19.16
	80			11.13	15.36			13.49	18.62
	65			11.13	14.69			13.49	17.81
	50			11.13	14.02			13.49	17
	40			11.13	13.58			13.49	16.46
125	125			12.7	18.42			15.88	23.03
	100			12.7	17.53			15.88	21.91
	90			12.7	17.15			15.88	21.44
	80			12.7	16.64			15.88	20.8
	65			12.7	16.13			15.88	20.17
	50			12.7	15.49			15.88	19.37
150	150			14.27	20.69			18.26	26.48
	125			14.27	19.84			18.26	25.38
	100			14.27	18.98			18.26	24.29
	90			14.27	18.55			18.26	23.74
	80			14.27	18.12			18.26	23.19
	65			14.27	17.55			18.26	22.46
200	200	15.09	21.88	18.26	26.48	20.62	29.9	23.01	33.36
	150	15.09	20.52	18.26	24.83	20.62	28.04	23.01	31.29
	125	15.09	19.77	18.26	23.92	20.62	27.01	23.01	30.14
	100	15.09	19.01	18.26	23.01	20.62	25.98	23.01	28.99
	90	15.09	18.71	18.26	22.64	20.62	25.57	23.01	28.53
250	250	18.26	26.48	21.44	31.09	25.4	36.83	28.58	41.44
	200	18.26	25.2	21.44	29.59	25.4	35.05	28.58	39.44
	150	18.26	23.74	21.44	27.87	25.4	33.02	28.58	37.15
	125	18.26	23.01	21.44	27.01	25.4	32	28.58	36.01
	100	18.26	22.28	21.44	26.16	25.4	30.99	28.58	34.87
主管	支管	XXS		主管	支管	Sch5S		Sch10S
公称	公称	mm		公称	公称	mm		mm
DN	DN	最小	最大	DN	DN	最小	最大	最小	最大
100	100	17.12	24.82	300	300	3.96	5.74	4.57	6.63
	90	17.12	24.31		250	3.96	5.5	4.57	6.35
	80	17.12	23.63		200	3.96	5.27	4.57	6.08
	65	17.12	22.6		150	3.96	4.99	4.57	5.76
	50	17.12	21.57		125	3.96	4.87	4.57	5.62
	40	17.12	20.89	350	350	3.96	5.74	4.78	6.93
125	125	19.05	27.62		300	3.96	5.54	4.78	6.69
	100	19.05	26.29		250	3.96	5.31	4.78	6.41
	90	19.05	25.72		200	3.96	5.11	4.78	6.17
	80	19.05	24.96		150	3.96	4.87	4.78	5.88
	65	19.05	24.19	400	400	4.19	6.08	4.78	6.93
	50	19.05	23.24		350	4.19	5.91	4.78	6.74
150	150	21.95	31.83		300	4.19	5.7	4.78	6.5
	125	21.95	30.51		250	4.19	5.49	4.78	6.26
	100	21.95	29.19		200	4.19	5.28	4.78	6.02
	90	21.95	28.54		150	4.19	5.07	4.78	5.78
	80	21.95	27.88	450	450	4.19	6.08	4.78	6.93
	65	21.95	27		400	4.19	5.91	4.78	6.74
200	200	22.23	32.23		350	4.19	5.74	4.78	6.55
	150	22.23	30.23		300	4.19	5.57	4.78	6.36
	125	22.23	29.12		250	4.19	5.36	4.78	6.12
	100	22.23	28.01		200	4.19	5.2	4.78	5.93
	90	22.23	27.57	500	500	4.78	6.93	5.54	8.03
250	250	25.4	36.83		450	4.78	6.79	5.54	7.87
	200	25.4	35.05		400	4.78	6.6	5.54	7.65
	150	25.4	33.02		350	4.78	6.41	5.54	7.42
	125	25.4	32		300	4.78	6.21	5.54	7.2
	100	25.4	30.99		250	4.78	6.02	5.54	6.98
					200	4.78	5.83	5.54	6.76
主管	支管	Sch40S		Sch80S		Sch10		Sch20
公称	公称	mm		mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大	最小	最大
300	300	9.53	13.82	12.7	18.42	4.57	6.63	6.35	9.21
	250	9.53	13.25	12.7	17.65	4.57	6.35	6.35	8.83
	200	9.53	12.67	12.7	16.89	4.57	6.08	6.35	8.45
	150	9.53	12.01	12.7	16	4.57	5.76	6.35	8
	125	9.53	11.72	12.7	15.62	4.57	5.62	6.35	7.81
350	350	9.53	13.82	12.7	18.42	6.35	9.21	7.92	11.48
	300	9.53	13.34	12.7	17.78	6.35	8.89	7.92	11.09
	250	9.53	12.77	12.7	17.02	6.35	8.51	7.92	10.61
	200	9.53	12.29	12.7	16.38	6.35	8.19	7.92	10.22
	150	9.53	11.72	12.7	15.62	6.35	7.81	7.92	9.74
400	400	9.53	13.82	12.7	18.42	6.35	9.21	7.92	11.48
	350	9.53	13.44	12.7	17.91	6.35	8.95	7.92	11.17
	300	9.53	12.96	12.7	17.27	6.35	8.64	7.92	10.77
	250	9.53	12.48	12.7	16.64	6.35	8.32	7.92	10.38
	200	9.53	12.01	12.7	16	6.35	8	7.92	9.98
	150	9.53	11.53	12.7	15.37	6.35	7.68	7.92	9.58
450	450	9.53	13.82	12.7	18.42	6.35	9.21	7.92	11.48
	400	9.53	13.44	12.7	17.91	6.35	8.95	7.92	11.17
	350	9.53	13.06	12.7	17.4	6.35	8.7	7.92	10.85
	300	9.53	12.67	12.7	16.89	6.35	8.45	7.92	10.53
	250	9.53	12.2	12.7	16.26	6.35	8.13	7.92	10.14
	200	9.53	11.82	12.7	15.75	6.35	7.87	7.92	9.82
500	500	9.53	13.82	12.7	18.42	6.35	9.21	9.53	13.82
	450	9.53	13.53	12.7	18.03	6.35	9.02	9.53	13.53
	400	9.53	13.15	12.7	17.53	6.35	8.76	9.53	13.15
	350	9.53	12.77	12.7	17.02	6.35	8.51	9.53	12.77
	300	9.53	12.39	12.7	16.51	6.35	8.26	9.53	12.39
	250	9.53	12.01	12.7	16	6.35	8	9.53	12.01
	200	9.53	11.63	12.7	15.49	6.35	7.75	9.53	11.63
主管	支管	Sch30		STD		Sch40		Sch60
公称	公称	mm		mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大	最小	最大
300	300	8.38	12.15	9.53	13.82	10.31	14.95	14.27	20.69
	250	8.38	11.65	9.53	13.25	10.31	14.33	14.27	19.84
	200	8.38	11.15	9.53	12.67	10.31	13.71	14.27	18.98
	150	8.38	10.56	9.53	12.01	10.31	12.99	14.27	17.98
	125	8.38	10.31	9.53	11.72	10.31	12.68	14.27	17.55
350	350	9.53	13.82	9.53	13.82	11.13	16.14	15.09	21.88
	300	9.53	13.34	9.53	13.34	11.13	15.58	15.09	21.13
	250	9.53	12.77	9.53	12.77	11.13	14.91	15.09	20.22
	200	9.53	12.29	9.53	12.29	11.13	14.36	15.09	19.47
	150	9.53	11.72	9.53	11.72	11.13	13.69	15.09	18.56
400	400	9.53	13.82	9.53	13.82	12.7	18.42	16.66	24.16
	350	9.53	13.44	9.53	13.44	12.7	17.91	16.66	23.49
	300	9.53	12.96	9.53	12.96	12.7	17.27	16.66	22.66
	250	9.53	12.48	9.53	12.48	12.7	16.64	16.66	21.82
	200	9.53	12.01	9.53	12.01	12.7	16	16.66	20.99
	150	9.53	11.53	9.53	11.53	12.7	15.37	16.66	20.16
450	450	11.13	16.14	9.53	13.82	14.27	20.69	19.05	27.62
	400	11.13	15.69	9.53	13.44	14.27	20.12	19.05	26.86
	350	11.13	15.25	9.53	13.06	14.27	19.55	19.05	26.1
	300	11.13	14.8	9.53	12.67	14.27	18.98	19.05	25.34
	250	11.13	14.25	9.53	12.2	14.27	18.27	19.05	24.38
	200	11.13	13.8	9.53	11.82	14.27	17.69	19.05	23.62
500	500	12.7	18.42	9.53	13.82	15.09	21.88	20.62	29.9
	450	12.7	18.03	9.53	13.53	15.09	21.43	20.62	29.28
	400	12.7	17.53	9.53	13.15	15.09	20.82	20.62	28.46
	350	12.7	17.02	9.53	12.77	15.09	20.22	20.62	27.63
	300	12.7	16.51	9.53	12.39	15.09	19.62	20.62	26.81
	250	12.7	16	9.53	12.01	15.09	19.01	20.62	25.98
	200	12.7	15.49	9.53	11.63	15.09	18.41	20.62	25.16
主管	支管	XS		Sch80		Sch100		Sch120
公称	公称	mm		mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大	最小	最大
300	300	12.7	18.42	17.48	25.35	21.44	31.09	25.4	36.83
	250	12.7	17.65	17.48	24.3	21.44	29.8	25.4	35.31
	200	12.7	16.89	17.48	23.25	21.44	28.52	25.4	33.78
	150	12.7	16	17.48	22.02	21.44	27.01	25.4	32
	125	12.7	15.62	17.48	21.5	21.44	26.37	25.4	31.24
350	350	12.7	18.42	19.05	27.62	23.83	34.55	27.79	40.3
	300	12.7	17.78	19.05	26.67	23.83	33.36	27.79	38.91
	250	12.7	17.02	19.05	25.53	23.83	31.93	27.79	37.24
	200	12.7	16.38	19.05	24.57	23.83	30.74	27.79	35.85
	150	12.7	15.62	19.05	23.43	23.83	29.31	27.79	34.18
400	400	12.7	18.42	21.44	31.09	26.19	37.98	30.96	44.89
	350	12.7	17.91	21.44	30.23	26.19	36.93	30.96	43.65
	300	12.7	17.27	21.44	29.16	26.19	35.62	30.96	42.11
	250	12.7	16.64	21.44	28.09	26.19	34.31	30.96	40.56
	200	12.7	16	21.44	27.01	26.19	33	30.96	39.01
	150	12.7	15.37	21.44	25.94	26.19	31.69	30.96	37.46
450	450	12.7	18.42	23.83	34.55	29.36	42.57	34.93	50.65
	400	12.7	17.91	23.83	33.6	29.36	41.4	34.93	49.25
	350	12.7	17.4	23.83	32.65	29.36	40.22	34.93	47.85
	300	12.7	16.89	23.83	31.69	29.36	39.05	34.93	46.46
	250	12.7	16.26	23.83	30.5	29.36	37.58	34.93	44.71
	200	12.7	15.75	23.83	29.55	29.36	36.41	34.93	43.31
500	500	12.7	18.42	26.19	37.98	32.54	47.18	38.1	55.25
	450	12.7	18.03	26.19	37.19	32.54	46.21	38.1	54.1
	400	12.7	17.53	26.19	36.14	32.54	44.91	38.1	52.58
	350	12.7	17.02	26.19	35.09	32.54	43.6	38.1	51.05
	300	12.7	16.51	26.19	34.05	32.54	42.3	38.1	49.53
	250	12.7	16	26.19	33	32.54	41	38.1	48.01
	200	12.7	15.49	26.19	31.95	32.54	39.7	38.1	46.48
主管	支管	Sch140		Sch160		XXS
公称	公称	mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大
300	300	28.58	41.44	33.32	48.31	25.4	36.83
	250	28.58	39.73	33.32	46.31	25.4	35.31
	200	28.58	38.01	33.32	44.32	25.4	33.78
	150	28.58	36.01	33.32	41.98	25.4	32
	125	28.58	35.15	33.32	40.98	25.4	31.24
350	350	31.75	46.04	35.71	51.78
	300	31.75	44.45	35.71	49.99
	250	31.75	42.55	35.71	47.85
	200	31.75	40.96	35.71	46.07
	150	31.75	39.05	35.71	43.92
400	400	36.53	52.97	40.49	58.71
	350	36.53	51.51	40.49	57.09
	300	36.53	49.68	40.49	55.07
	250	36.53	47.85	40.49	53.04
	200	36.53	46.03	40.49	51.02
	150	36.53	44.2	40.49	48.99
450	450	39.67	57.52	45.24	65.6
	400	39.67	55.93	45.24	63.79
	350	39.67	54.35	45.24	61.98
	300	39.67	52.76	45.24	60.17
	250	39.67	50.78	45.24	57.91
	200	39.67	49.19	45.24	56.1
500	500	44.45	64.45	50.01	72.51
	450	44.45	63.12	50.01	71.01
	400	44.45	61.34	50.01	69.01
	350	44.45	59.56	50.01	67.01
	300	44.45	57.79	50.01	65.01
	250	44.45	56.01	50.01	63.01
	200	44.45	54.23	50.01	61.01
主管	支管	Sch5S		Sch10S		Sch40S
公称	公称	mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大
550	550	4.78	6.93	5.54	8.03
	500	4.78	6.79	5.54	7.87
	450	4.78	6.6	5.54	7.65
	400	4.78	6.45	5.54	7.48
	350	4.78	6.26	5.54	7.26
	300	4.78	6.12	5.54	7.09
	250	4.78	5.93	5.54	6.87
600	600	5.54	8.03	6.35	9.21	9.53	13.82
	550	5.54	7.87	6.35	9.02	9.53	13.53
	500	5.54	7.7	6.35	8.83	9.53	13.25
	450	5.54	7.53	6.35	8.64	9.53	12.96
	400	5.54	7.37	6.35	8.45	9.53	12.67
	350	5.54	7.15	6.35	8.19	9.53	12.29
	300	5.54	6.98	6.35	8	9.53	12.01
	250	5.54	6.81	6.35	7.81	9.53	11.72
主管	支管	Sch80S		Sch10		Sch20		Sch30
公称	公称	mm		mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大	最小	最大
550	550			6.35	9.21	9.53	13.82	12.7	18.42
	500			6.35	9.02	9.53	13.53	12.7	18.03
	450			6.35	8.76	9.53	13.15	12.7	17.53
	400			6.35	8.57	9.53	12.87	12.7	17.15
	350			6.35	8.32	9.53	12.48	12.7	16.64
	300			6.35	8.13	9.53	12.2	12.7	16.26
	250			6.35	7.87	9.53	11.82	12.7	15.75
600	600	12.7	18.42	6.35	9.21	9.53	13.82	14.27	20.69
	550	12.7	18.03	6.35	9.02	9.53	13.53	14.27	20.26
	500	12.7	17.65	6.35	8.83	9.53	13.25	14.27	19.84
	450	12.7	17.27	6.35	8.64	9.53	12.96	14.27	19.41
	400	12.7	16.89	6.35	8.45	9.53	12.67	14.27	18.98
	350	12.7	16.38	6.35	8.19	9.53	12.29	14.27	18.41
	300	12.7	16	6.35	8	9.53	12.01	14.27	17.98
	250	12.7	15.62	6.35	7.81	9.53	11.72	14.27	17.55
650	650			7.92	11.48	12.7	18.42	-	-
	600			7.92	11.25	12.7	18.03	-	-
	550			7.92	11.09	12.7	17.78	-	-
	500			7.92	10.77	12.7	17.27	-	-
	450			7.92	10.53	12.7	16.89	-	-
	400			7.92	10.3	12.7	16.51
	350			7.92	10.14	12.7	16.26
	300			7.92	9.82	12.7	15.75	-	-
700	700			7.92	11.48	12.7	18.42	15.88	23.03
	650			7.92	11.33	12.7	18.16	15.88	22.71
	600			7.92	11.09	12.7	17.78	15.88	22.23
	550			7.92	10.85	12.7	17.4	15.88	21.76
	500			7.92	10.61	12.7	17.02	15.88	21.28
	450			7.92	10.38	12.7	16.64	15.88	20.8
	400			7.92	10.22	12.7	16.38	15.88	20.49
	350			7.92	9.98	12.7	16	15.88	20.01
	300			7.92	9.74	12.7	15.62	15.88	19.53
主管	支管	STD		Sch40		XS
公称	公称	mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大
550	550	9.53	13.82			12.7	18.42
	500	9.53	13.53			12.7	18.03
	450	9.53	13.15			12.7	17.53
	400	9.53	12.87			12.7	17.15
	350	9.53	12.48			12.7	16.64
	300	9.53	12.2			12.7	16.26
	250	9.53	11.82			12.7	15.75
600	600	9.53	13.82	17.48	25.35	12.7	18.42
	550	9.53	13.53	17.48	24.82	12.7	18.03
	500	9.53	13.25	17.48	24.3	12.7	17.65
	450	9.53	12.96	17.48	23.77	12.7	17.27
	400	9.53	12.67	17.48	23.25	12.7	16.89
	350	9.53	12.29	17.48	22.55	12.7	16.38
	300	9.53	12.01	17.48	22.02	12.7	16
	250	9.53	11.72	17.48	21.5	12.7	15.62
650	650	9.53	13.82			12.7	18.42
	600	9.53	13.53			12.7	18.03
	550	9.53	13.34			12.7	17.78
	500	9.53	12.96			12.7	17.27
	450	9.53	12.67			12.7	16.89
	400	9.53	12.39			12.7	16.51
	350	9.53	12.2			12.7	16.26
	300	9.53	11.82			12.7	15.75
700	700	9.53	13.82			12.7	18.42
	650	9.53	13.63			12.7	18.16
	600	9.53	13.34			12.7	17.78
	550	9.53	13.06			12.7	17.4
	500	9.53	12.77			12.7	17.02
	450	9.53	12.48			12.7	16.64
	400	9.53	12.29			12.7	16.38
	350	9.53	12.01			12.7	16
	300	9.53	11.72			12.7	15.62
主管	支管	Sch60		Sch80		Sch100
公称	公称	mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大
550	550	22.23	32.23	28.58	41.44	34.93	50.65
	500	22.23	31.57	28.58	40.58	34.93	49.6
	450	22.23	30.68	28.58	39.44	34.93	48.2
	400	22.23	30.01	28.58	38.58	34.93	47.16
	350	22.23	29.12	28.58	37.44	34.93	45.76
	300	22.23	28.45	28.58	36.58	34.93	44.71
	250	22.23	27.57	28.58	35.44	34.93	43.31
600	600	24.61	35.68	30.96	44.89	38.89	56.39
	550	24.61	34.95	30.96	43.96	38.89	55.22
	500	24.61	34.21	30.96	43.03	38.89	54.06
	450	24.61	33.47	30.96	42.11	38.89	52.89
	400	24.61	32.73	30.96	40.18	38.89	51.72
	350	24.61	31.75	30.96	39.94	38.89	50.17
	300	24.61	31.01	30.96	39.01	38.89	49
	250	24.61	30.27	30.96	38.08	38.89	47.83
主管	支管	Sch120		Sch140		Sch160
公称	公称	mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大
550	550	41.28	59.86	47.63	69.06	53.98	78.27
	500	41.28	58.62	47.63	67.63	53.98	76.65
	450	41.28	56.97	47.63	65.73	53.98	74.49
	400	41.28	55.73	47.63	64.3	53.98	72.87
	350	41.28	54.08	47.63	62.4	53.98	70.71
	300	41.28	52.84	47.63	60.97	53.98	69.09
	250	41.28	51.19	47.63	59.06	53.98	66.94
600	600	46.02	66.73	52.37	75.94	59.54	86.33
	550	46.02	65.35	52.37	74.37	59.54	84.55
	500	46.02	63.97	52.37	72.79	59.54	82.76
	450	46.02	62.59	52.37	71.22	59.54	80.97
	400	46.02	61.21	52.37	69.65	59.54	79.19
	350	46.02	59.37	52.37	67.56	59.54	76.81
	300	46.02	57.99	52.37	65.99	59.54	75.02
	250	46.02	56.6	52.37	64.42	59.54	73.23
主管	支管	Sch5S		Sch10S		Sch10		Sch20
公称	公称	mm		mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大	最小	最大
750	750	6.35	9.21	7.92	11.48	7.92	11.48	12.7	18.42
	700	6.35	9.08	7.92	11.33	7.92	11.33	12.7	18.16
	650	6.35	8.89	7.92	11.09	7.92	11.09	12.7	17.78
	600	6.35	8.76	7.92	10.93	7.92	10.93	12.7	17.53
	550	6.35	8.57	7.92	10.69	7.92	10.69	12.7	17.15
	500	6.35	8.45	7.92	10.53	7.92	10.53	12.7	16.89
	450	6.35	8.26	7.92	10.3	7.92	10.3	12.7	16.51
	400	6.35	8.06	7.92	10.06	7.92	10.06	12.7	16.13
	350	6.35	7.94	7.92	9.9	7.92	9.9	12.7	15.88
	300	6.35	7.75	7.92	9.66	7.92	9.66	12.7	15.49
	250	6.35	7.56	7.92	9.42	7.92	9.42	12.7	15.11
主管	支管	Sch30		STD		Sch40		XS
公称	公称	mm		mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大	最小	最大
750	750	15.88	23.03	9.53	13.82	-	-	12.7	18.42
	700	15.88	22.71	9.53	13.63	-	-	12.7	18.16
	650	15.88	22.23	9.53	13.34	-	-	12.7	17.78
	600	15.88	21.91	9.53	13.15	-	-	12.7	17.53
	550	15.88	21.44	9.53	12.87	-	-	12.7	17.15
	500	15.88	21.12	9.53	12.67	-	-	12.7	16.89
	450	15.88	20.64	9.53	12.39	-	-	12.7	16.51
	400	15.88	20.17	9.53	12.1	-	-	12.7	16.13
	350	15.88	19.85	9.53	11.91	-	-	12.7	15.88
	300	15.88	19.37	9.53	11.63	-	-	12.7	15.49
	250	15.88	18.9	9.53	11.34	-	-	12.7	15.11
800	800	15.88	23.03	9.53	13.82	17.48	25.35	12.7	18.42
	750	15.88	22.71	9.53	13.63	17.48	25	12.7	18.16
	700	15.88	22.39	9.53	13.44	17.48	24.65	12.7	17.91
	650	15.88	21.91	9.53	13.15	17.48	24.12	12.7	17.53
	600	15.88	21.6	9.53	12.96	17.48	23.77	12.7	17.27
	550	15.88	21.12	9.53	12.67	17.48	23.25	12.7	16.89
	500	15.88	20.8	9.53	12.48	17.48	22.9	12.7	16.64
	450	15.88	20.33	9.53	12.2	17.48	22.37	12.7	16.26
	400	15.88	20.01	9.53	12.01	17.48	22.02	12.7	16
	350	15.88	19.69	9.53	11.82	17.48	21.68	12.7	15.75
850	850	15.88	23.03	9.53	13.82	17.48	25.35	12.7	18.42
	800	15.88	22.71	9.53	13.63	17.48	25	12.7	18.16
	750	15.88	22.39	9.53	13.44	17.48	24.65	12.7	17.91
	700	15.88	21.91	9.53	13.15	17.48	24.12	12.7	17.53
	650	15.88	21.6	9.53	12.96	17.48	23.77	12.7	17.27
	600	15.88	21.28	9.53	12.77	17.48	23.42	12.7	17.02
	550	15.88	20.96	9.53	12.58	17.48	23.07	12.7	16.76
	500	15.88	20.49	9.53	12.29	17.48	22.55	12.7	16.38
	450	15.88	20.17	9.53	12.1	17.48	22.2	12.7	16.13
	400	15.88	19.85	9.53	11.91	17.48	21.85	12.7	15.88
主管	支管	Sch10		Sch20
公称	公称	mm		mm
DN	DN	最小	最大	最小	最大
900	900	7.92	11.48	12.7	18.42
	850	7.92	11.33	12.7	18.16
	800	7.92	11.17	12.7	17.91
	750	7.92	11.01	12.7	17.65
	700	7.92	10.85	12.7	17.4
	650	7.92	10.69	12.7	17.15
	600	7.92	10.53	12.7	16.89
	550	7.92	10.3	12.7	16.51
	500	7.92	10.14	12.7	16.26
	450	7.92	9.98	12.7	16
	400	7.92	9.82	12.7	15.75
主管	支管	Sch30		STD		Sch40		XS
公称	公称	mm		mm		mm		mm
DN	DN	最小	最大	最小	最大	最小	最大	最小	最大
900	900	15.88	23.03	9.53	13.82	19.05	27.62	12.7	18.42
	850	15.88	22.71	9.53	13.63	19.05	27.24	12.7	18.16
	800	15.88	22.39	9.53	13.44	19.05	26.86	12.7	17.91
	750	15.88	22.07	9.53	13.25	19.05	26.48	12.7	17.65
	700	15.88	21.76	9.53	13.06	19.05	26.1	12.7	17.4
	650	15.88	21.44	9.53	12.87	19.05	25.72	12.7	17.15
	600	15.88	21.12	9.53	12.67	19.05	25.34	12.7	16.89
	550	15.88	20.64	9.53	12.39	19.05	24.77	12.7	16.51
	500	15.88	20.33	9.53	12.2	19.05	24.38	12.7	16.26
	450	15.88	20.01	9.53	12.01	19.05	24	12.7	16
	400	15.88	19.69	9.53	11.82	19.05	23.62	12.7	15.75
950	950			9.53	13.82			12.7	18.42
	900			9.53	13.63			12.7	18.16
	850			9.53	13.44			12.7	17.91
	800			9.53	13.25			12.7	17.65
	750			9.53	13.06			12.7	17.4
	700			9.53	12.87			12.7	17.15
	650			9.53	12.67			12.7	16.89
	600			9.53	12.48			12.7	16.64
	550			9.53	12.29			12.7	16.38
	500			9.53	12.1			12.7	16.13
	450			9.53	11.91			12.7	15.88
1000	1000		-	9.53	13.82	-	-	12.7	18.42
	950	-	-	9.53	13.63	-	-	12.7	18.16
	900			9.53	13.53			12.7	18.03
	850	-	-	9.53	13.34	-	-	12.7	17.78
	800	-	-	9.53	13.15	-	-	12.7	17.53
	750			9.53	12.96			12.7	17.27
	700	-	-	9.53	12.77	-	-	12.7	17.02
	650	-	-	9.53	12.58	-	-	12.7	16.76
	600			9.53	12.39		-	12.7	16.51
	550	-	-	9.53	12.2	-	-	12.7	16.26
	500		-	9.53	12.01	-		12.7	16
	450			9.53	11.82			12.7	15.75
主管	支管	STD		XS
公称	公称	mm		mm
DN	DN	最小	最大	最小	最大
1050	1050	9.53	13.82	12.7	18.42
	1000	9.53	13.63	12.7	18.16
	950	9.53	13.53	12.7	18.03
	900	9.53	13.34	12.7	17.78
	850	9.53	13.15	12.7	17.53
	800	9.53	12.96	12.7	17.27
	750	9.53	12.77	12.7	17.02
	700	9.53	12.67	12.7	16.89
	650	9.53	12.39	12.7	16.51
	600	9.53	12.29	12.7	16.38
	550	9.53	12.1	12.7	16.13
	500	9.53	11.91	12.7	15.88
	450	9.53	11.72	12.7	15.62
	400	9.53	11.53	12.7	15.37
1100	1100	9.53	13.82	12.7	18.42
	1050	9.53	13.63	12.7	18.16
	1000	9.53	13.53	12.7	18.03
	950	9.53	13.34	12.7	17.78
	900	9.53	13.15	12.7	17.53
	850	9.53	12.96	12.7	17.27
	800	9.53	12.87	12.7	17.15
	750	9.53	12.67	12.7	16.89
	700	9.53	12.48	12.7	16.64
	650	9.53	12.29	12.7	16.38
	600	9.53	12.2	12.7	16.26
	550	9.53	12.01	12.7	16
	500	9.53	11.82	12.7	15.75
主管	支管	STD		XS
公称	公称	mm		mm
DN	DN	最小	最大	最小	最大
1150	1150	9.53	13.82	12.7	18.42
	1100	9.53	13.72	12.7	18.29
	1050	9.53	13.53	12.7	18.03
	1000	9.53	13.34	12.7	17.78
	950	9.53	13.25	12.7	17.65
	900	9.53	13.06	12.7	17.4
	850	9.53	12.87	12.7	17.15
	800	9.53	12.77	12.7	17.02
	750	9.53	12.58	12.7	16.76
	700	9.53	12.39	12.7	16.51
	650	9.53	12.29	12.7	16.38
	600	9.53	12.1	12.7	16.13
	550	9.53	11.91	12.7	15.88
1200	1200	9.53	13.82	12.7	18.42
	1150	9.53	13.72	12.7	18.29
	1100	9.53	13.53	12.7	18.03
	1050	9.53	13.72	12.7	18.29
	1000	9.53	13.25	12.7	17.65
	950	9.53	13.06	12.7	17.4
	900	9.53	12.96	12.7	17.27
	850	9.53	12.77	12.7	17.02
	800	9.53	12.67	12.7	16.89
	750	9.53	12.48	12.7	16.64
	700	9.53	12.29	12.7	16.38
	650	9.53	12.2	12.7	16.26
	600	9.53	12.01	12.7	16
	550	9.53	11.82	12.7	15.75
